| 材质 | 铝合金 |
|---|---|
| 连接形式 | 直角 |
| 用途 | 排气 |
| 执行质量标准 | 国标 |
| 压力环境 | 常压 |
| 品牌 | 秉盛 |
| 型号 | 2寸直角 |
| 通道位置 | 直角 |
概述：编辑
电磁脉冲阀：指将电磁阀、先导阀与脉冲阀组合在一起，直接受电信号控制的膜片阀。
电磁脉冲阀的作用：
**是控制油路中油压的大小。一般安装在主油路或减振器背压油路中，以减少换档和锁止解锁时的油压冲击，使设备运行保持平稳状态。
按阀进出口的角度及进气口的形式可分为三种：

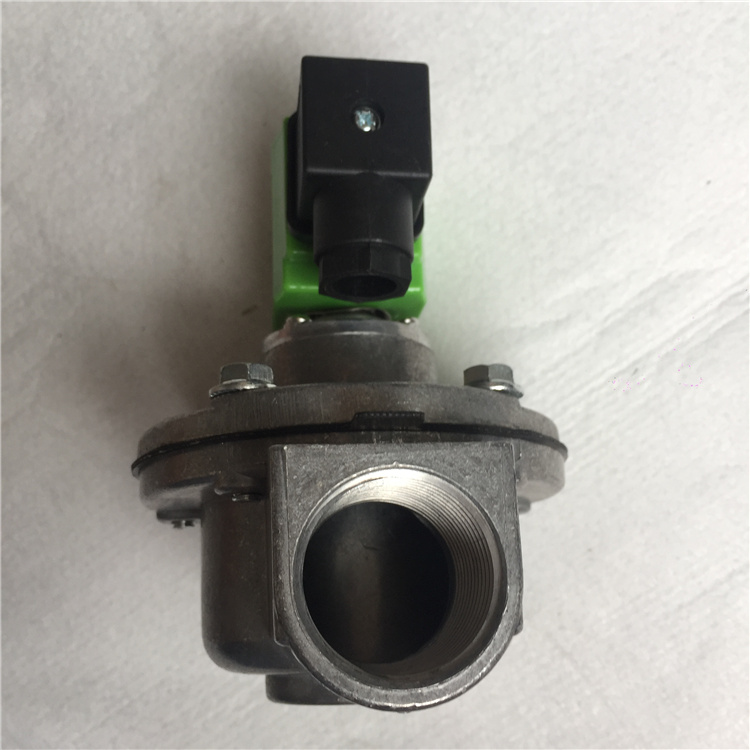

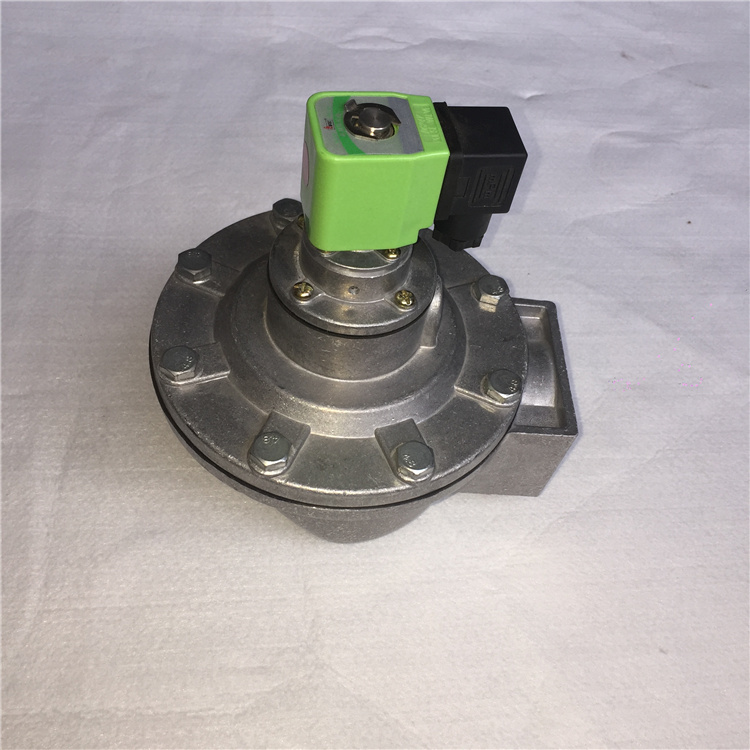

a) 直角式电磁脉冲阀：阀体进出口成直角，直接受电信号控制的膜片阀；
b) 直通式电磁脉冲阀：阀体进出口成180度，直接受电信号控制的膜片阀；
c) 淹没式电磁脉冲阀：阀体进气口淹没在气包内，直接受电信号控制的膜片阀。
除了常规三种电磁阀外还有一种旋喷吹用大口径超低压电磁脉冲阀。
技术要求：
1、产品的工作压力为0.1MPa～0.7MPa，介质为经过除油、除水处理的空气。
2、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应小于0.03s。
3、工作气源压力为0.1MPa时，即可使脉冲阀关闭。
4、产品应能承受0.8MPa的气源压力。
5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。
6、在室温为 5度～35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min无击穿现象。
7、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。
8、在正常使用条件下，膜片累计使用寿命应大于80万次。
9、阀的外表无明显涂层剥落、划痕、毛刺等损伤。
10、旋喷吹用大口径超低压电磁脉冲阀供气压小于0.1Mpa，使用压缩空气，不受管网同时用气的影响，运行稳定、可靠。（0.05~0.1Mpa）
试验环境：
a) 环境空气相对湿度不超过85%；
b) 环境空气中无腐蚀性介质；
c) 气源介质温度为1度～50度。
外观检验采用目测。
性能检验：
1、开启电压试验
在电磁脉冲阀的进气口接入气源压力为标称压力的洁净空气，在电磁阀上输入标称电压的85%，宽度为0.03s的电信号，检查电磁脉冲阀开启是否正常。
2、关闭气压试验
在电磁脉冲阀的进气口接入气源压力为0.1MPa的洁净空气，输入关闭阀门的电信号，检查电磁脉冲阀是否可靠关闭。
3、耐压性能试验
在电磁脉冲阀的进气口接入气源压力为0.8MPa的洁净空气、持续60min，检查电磁脉冲阀上各密封部位的渗漏气情况。
4、绝缘电阻试验
(1)用500V、量程范围为0MΩ～500MΩ，精度为1级的兆欧表，在规定的环境条件下，测量电磁线圈对外壳的绝缘电阻。
(2)将阀置于调温调湿箱内，把温度设定在35度，相对湿度为85%的条件下，在电磁线圈与阀体间施加50Hz、250V的正弦交流电压，历时1min，检查是否有击穿现象。
5、抗振动试验
将阀固定在振动试验工作台上，承受振动频率为20Hz、全幅值为2mm、历时30min的振动后，检查阀各部分的紧固件是否有松动现象，工作是否正常。
6、膜片使用寿命试验
在电磁脉冲阀的进气口接入标称压力的洁净空气，在电磁阀上输入宽度为0.1s、间隔为3s的标称电压值，并记录阀连续或累计工作次数。
检验分类：
1、产品在出厂前必须对阀逐一进行技术要求的2、3、4、9条款的规定检验。
2、每季度对出厂的产品随机抽样15%(不少于10只)，按技术要求的5、8条款的规定检验。
型式检验
有下列情况之一时，应进行型式检验：
a) 首批生产的产品；
b) 生产工艺和使用材料发生变化；
c) 成批生产的阀应每三年进行一次；
d) 质量监督结构提出型式检验的要求。
结构

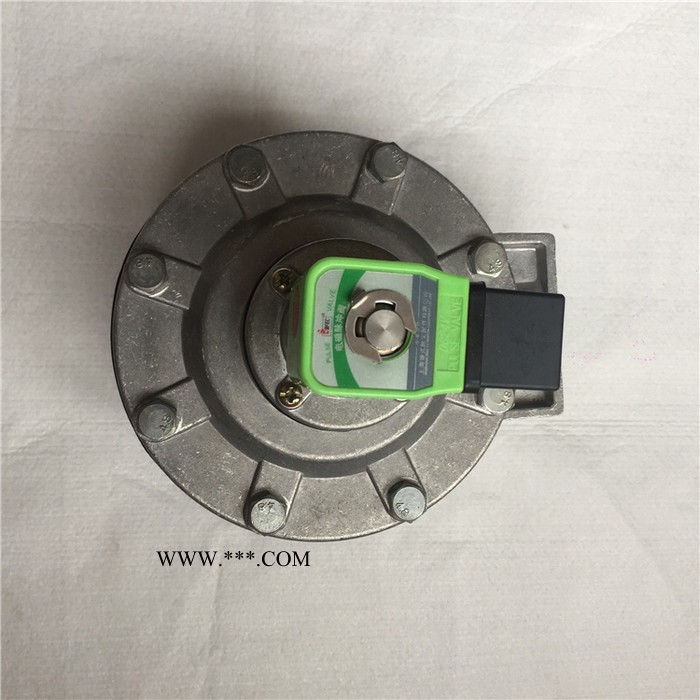

脉冲阀由电磁阀、小阀体、大阀体、小膜片、弹簧、大膜片构成，阀体材质为合金铝。
工作原理
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。
环境要
脉冲除尘器清灰单元电磁脉冲阀在使用时应严格遵守环境要求,电磁脉冲阀能不能正常平稳的运行下去电磁脉冲阀环境条件:
1、根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便.
2、环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀.
3、在有腐蚀性环境中的使用应优先根据安全性要求选用耐腐蚀电磁阀.
4、电磁脉冲阀的电源条件.
5、电源电压波动通常交流选用+%10%.-15%,直流允许±%10左右,如若超差,须采取稳压措施或提出特殊订货要求.
6、环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀.
7、环境的温度应选在允许范围之内,如有超差需作特殊订货提出.
8、应根据电源容量选择额定电流和消耗功率.须注意交流起动时VA值较高,在容量不足时应优先选用间接导式电磁脉冲阀.
9、环境空间若受限制,请选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修,
10、电压规格用尽量优先选用AC220V,DC24V.
安装方法
使用前注意检查元件是否在运输过程中损坏。
安装前应先通气清理供气管道内杂物.安装时注意气体流动方向及接管是否正确。
在安装时所有的O型密封圈都要涂上合适的润滑剂。
电磁脉冲阀线圈上共有三个插脚，并配有专用插头，其中一个有" "符号的为接地插脚，用户可根据需要决定是否接地。（一般情况下，电压小于36V时可不接地，大于36V时**应接地。）另二个为线圈电源插脚，分别与脉冲喷吹控制仪对应顺序的端子和阀用公共线的端子相连接。注意电压是否符合要求。
除尘器分气箱（包括接管）由用户自定，分气箱容量应满足提供电磁脉冲阀工作稳定的气源，分气箱内壁应清洁无铁锈等杂物，分气箱无泄漏，并符合有关安全的各项要求。
该阀与气包及喷吹连接管的密封件适用温度为-10℃～70℃。如需高温密封件,请订购时另行注明。
