| 型号 | YVP |
|---|---|
| 应用范围 | 通用机械设备 |
| 电压 | 根据客户要求 |
| 特点 | 可变频可调速 |
| 产品类型 | 三相异步电动机 |
| 产品认证 | CCC,CE,ISO9001 |
| 堵转转矩 | 6倍 |
| 额定电压 | 380（V） |
| 额定功率 | 0.55kw-315kw |
| 额定转矩 | 11 |
| 额定转速 | 750~3000（rpm） |
| 飞轮力矩 | 10 |
| 极数 | 2级、4级、6级、8级 |
| 快速制动时间 | 10 |
| 频率 | 50/60Hz |
| 适用范围 | 机械设备 |
| 效率 | 高效 |
| 品牌 | 豫通 |
豫通电机专业生产Y、Y2普通电机；YB2、YBK2、YBF2系列隔爆电机；YZS、ZF系列振动电机；YCT、YVP系列调速电机；YD多数电机；YEJ、YLJ、YCCH系列特种电机；Y、YKK、YKA、6KV、10KV中型高压电机等十四大系列400多个品种规格，欢迎您前来恰谈，可提供报价、图纸及一些相关资料，期待您的来电！
地址:新乡经济开发区中央大道76号
传真：0373-5584010
网址：//www.hnytdj.com/
邮箱:hnytdj@163.com

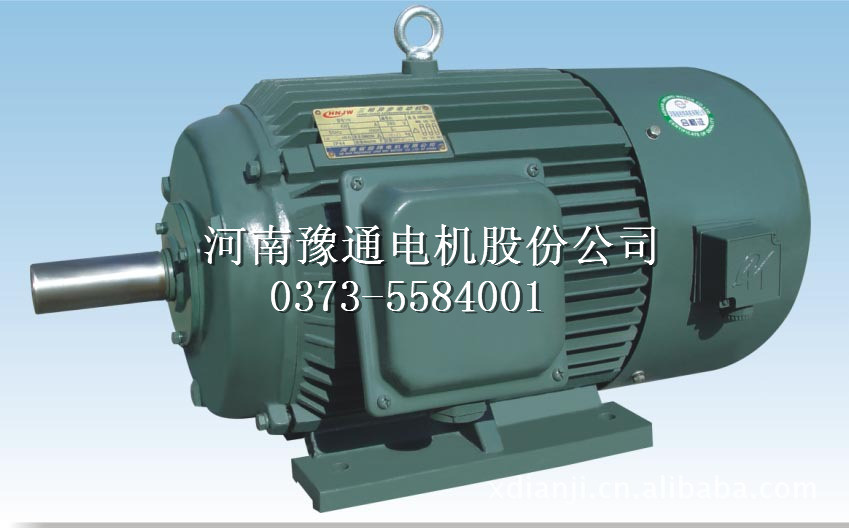

YVP系列变频调速电机说明:
一、变频电机概述
变频调速电机是一种变更供电频率，达到电机调速的目的，变频调速电机简称变频电机，是变频器驱动的电动机的统称。实际上为变频器设计的电机为变频专用电机，变频电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化。变频电机由传统的鼠笼式电动机发展而来，变频电机把传统的电机风机改为独立出来的风机，并且提高了电机绕组的绝缘性能。
YVP系列变频调速电机必须与变频器配合使用。目前国际上普遍采用变频调速，因为变频调速有以下优点：
1、效率高、节能显著；
2、调速平滑能在5-100HZ范围内无级调速；
3、低频起动时力矩参负载冲击小；
4、起动电流小，不加附加起动设备；
5、体积小、重量轻、安装尺寸和Y系列相同；
6、在风罩内装有轴流风机，在各种转速下，均有良好的冷却效果；
7、应用范围广，在50HZ以下可作恒转矩运行，在50HZ以上可作恒功率运行；
8、较电磁调速电机节电结构简单，使用可靠，维修方便。
YVP系列变频调速电机依据的原理（公式）：n=60f/p由上述公式看出，当电机极数（p）一定时，频率变更，电机每分钟转速（n）必然变更（成正比），通过变频器一般频率变更在10-60HZ（赫兹）之间，但也可延伸至5-100HZ。
二、YVP系列变频调速电机使用条件
1、环境温度不超过-15℃～+40℃
2、海拔不超过1000m
3、电机防护等级IP44
4、电源电压380（220）V±10% 频率50（60）HZ±2%
三、YVP系列变频调速电机主要性能指标
1、调频范围：5～50HZ恒转矩 50～100HZ恒功率
2、工作制：连续（SI）
3、接法3KW及以下用Y接法，但变频器输出为三相220V时可改为△，4KW及以上为△接
4、起动转矩125%
5、绝缘等级：F级,电机内部最高耐温为>110℃
| 功率KW | 2级 | 4级 | 6级 | 8级 | 10级 | ||||||
| 额定转矩N.M | 电流（A） | 额定转矩N.M | 电流（A） | 额定转矩N.M | 电流A | 额定转矩N.M | 电流A | 机座号 | 额定转矩N.M | 电流A | |
| 0.55 | 1.75 | 1.5 | 3.5 | 1.65 | 5.3 | 1.88 | 7 | 2.29 | |||
| 0.75 | 2.4 | 2 | 4.7 | 2.2 | 7.1 | 2.5 | 9.5 | 2.28 | |||
| 1.1 | 3.5 | 2.8 | 7 | 3 | 10.5 | 3.5 | 14 | 2.51 | |||
| 1.5 | 4.8 | 3.7 | 9.5 | 4 | 14.3 | 4.4 | 19.1 | 4.7 | |||
| 2.2 | 7 | 5.3 | 14 | 5.2 | 21 | 6.1 | 28 | 6.4 | |||
| 3 | 9.5 | 7 | 19 | 7.2 | 28.6 | 7.5 | 38.2 | 8.5 | |||
| 4 | 12.7 | 9 | 25.4 | 9.5 | 38.2 | 9.5 | 50.9 | 10.8 | |||
| 5.5 | 17.5 | 12.2 | 35 | 12 | 52.5 | 12.8 | 70 | 14.5 | |||
| 7.5 | 23.9 | 16.5 | 47.7 | 15.5 | 71.6 | 18 | 95.5 | 19 | |||
| 11 | 35 | 24 | 70 | 22 | 105 | 26 | 140.1 | 26 | |||
| 15 | 47.7 | 32.3 | 95.5 | 29 | 143 | 34 | 191 | 35 | |||
| 18.5 | 58.9 | 39 | 117.1 | 36.8 | 176 | 38 | 235.6 | 39 | |||
| 22 | 70 | 46.4 | 140 | 43.7 | 210 | 45 | 280.1 | 47 | |||
| 30 | 95.5 | 62.2 | 190 | 58 | 286 | 60 | 382 | 63 | |||
| 37 | 117.8 | 76.8 | 235.5 | 70 | 353.3 | 72 | 471.1 | 76 | |||
| 45 | 143.2 | 92.4 | 286.4 | 84 | 429 | 85 | 573 | 92 | 315S | 716.2 | 103 |
| 55 | 175 | 113.2 | 350.1 | 105 | 525 | 104 | 700.3 | 118 | 315M | 875.3 | 125 |
| 75 | 239 | 152.9 | 477.4 | 136 | 716.1 | 140 | 955 | 153 | 315L | 1193.6 | 167 |
| 90 | 287 | 182.6 | 572.9 | 162 | 859.4 | 168 | 1146 | 182 | 315L | 1432.4 | 197 |
| 110 | 350 | 223 | 700.2 | 200 | 1050.3 | 205 | 1400.7 | 220 | 355M | 1750.7 | 237 |
| 132 | 420 | 266 | 840.3 | 235 | 1260 | 245 | 1680.8 | 265 | 355M | 2100.8 | 283 |
| 160 | 509 | 321 | 1018.5 | 285 | 1528 | 295 | 2037.2 | 320 | 355L | 2546.4 | 344 |
| 200 | 637 | 402 | 1273.3 | 360 | 1910 | 370 | 2546.7 | 395 | |||
| 250 | 796 | 492 | 1591.5 | 446 | 2387.3 | 464 | |||||
| 315 | 1003 | 616 | 2005.3 | 573 | |||||||
