| 材质 | 45#中碳钢 |
|---|---|
| 适用范围 | 煤矿综采液压管路 |
| 适用介质 | 乳化液 |
| 适用温度 | 30-200（℃） |
| 公称压力 | 31.5（MPa） |
| 安装形式 | 卡套 |
| 产品别名 | 球形截止阀 |
| 加工定制 | 是 |
| 品牌 | 华安 |
| 型号 | QJ |
技术性能：
1、工作压力：15-20MPa
2、注液时手把力：157N
3、工作介质：含1％-2％M10的乳化液
4、工作原理

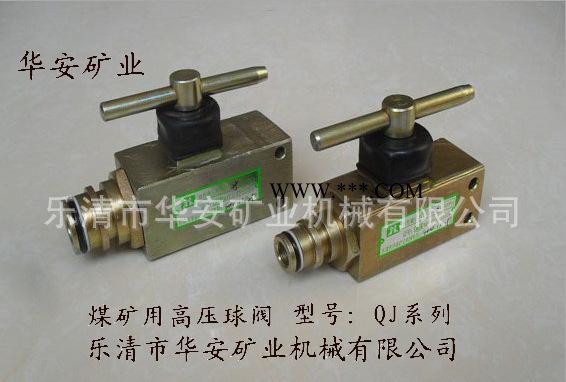

球形截止阀，它包括带有阀腔的阀体、间隔设置在阀腔内的两阀座，以及设置在所述两阀座之间阀腔内的与阀座形成液密封的球阀，由阀体上表面垂直于阀腔开设的孔内设置有转轴与球阀相连接，设置在手把内的弹簧座堵和转轴将手把、复位弹簧与阀体结合为一体。优点在于通用性强，结构简单，维修方便，使发生误动作的几率减小到零。
详细说明：
1、用途：球型截止阀用于主管系统，支管路系统发生故障或检修时，需切断高压液流的某工作面的主管路及支管路，而使其他主管路至泵间管路系统仍可正常工作
2、执行标准：MT419-1995《液压支架用阀》
本阀主要由阀体、球体、阀杆、手柄和密封装置组成.
5、故障分析及排除
6、储存
①安全阀储存时应排除净腔内液体，清洗干净，且涂低凝5号防锈液压油
②同时将进，回液口堵上塑料塞，并放置于清洁于干燥处保存
7、订货须知
①订货时须说明产品名称，型号及其规格，同时说明订货数量等
②对特殊要求的产品可协商解决
产品型号球型截止阀QJ系列：φ10、φ13、φ16、φ19、φ25、φ32、φ31.5、φ38、φ40、φ51
球型截止阀DN系列：DN10,DN13, DN16，DN19，DN25，DN32，DN38，DN40，DN51，DN40S，DN50S，DN63，DN65
1、询价前须提供以下信息
①产品名称 ②型号 ③口径
④压力 ⑤阀体材质 ⑥连接方式
2、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
