| 材质 | 不锈钢 |
|---|---|
| 流量 | 2600 |
| 驱动方式 | 电动 |
| 品牌 | 惠尔 |
| 型号 | ZE |
一、ZE高温高压化工泵概述
ZA、ZE型高温高压化工泵属于单级卧式离心泵。ZA型泵的泵体为脚支撑，ZE型泵的泵体为中心支撑。该两种系列泵均为单级径向叶轮，轴向吸入，径向排出。根据使用条件，采用前、后磨损环及平衡孔进行水力平衡。轴封采用填料密封、单端面机封或双单端面机封，并设置冷却、冲洗或密封液系统。 标准管路按API610规范设计。吸入、排出管路法兰的压力等级相同。从驱动电机端看，泵的转向为顺时针转动。
江苏惠尔泵业的ZE重型高温高压化工泵适合输送清洁或含有少量颗粒的液体，低温的、高温的、中性的、有腐蚀的液体，泵盖具有冷却或加热管接头，轴封采用单端面或双端面机械密封，配有冷却、冲洗或密封液系统。
二、ZE高温高压化工泵的应用范围
该系列泵适用于输送各种中性及腐蚀性的液体（各种浓度和温度的酸、碱、盐及液态石油化工产品、有机化合物等），其温度范围为-80℃～450℃，高使用压力 ZA型泵达 2.5Mpa，ZE型泵达5.0Mpa。该系列产品广泛适用于炼油厂、石油化学工业、煤加工工业和低温工程。化学工业、造纸及制糖业和普通流程工业。供水厂、海水淡化厂、发电厂、供暖和空气调节系统以及环保工程、船舶及海上工业等。

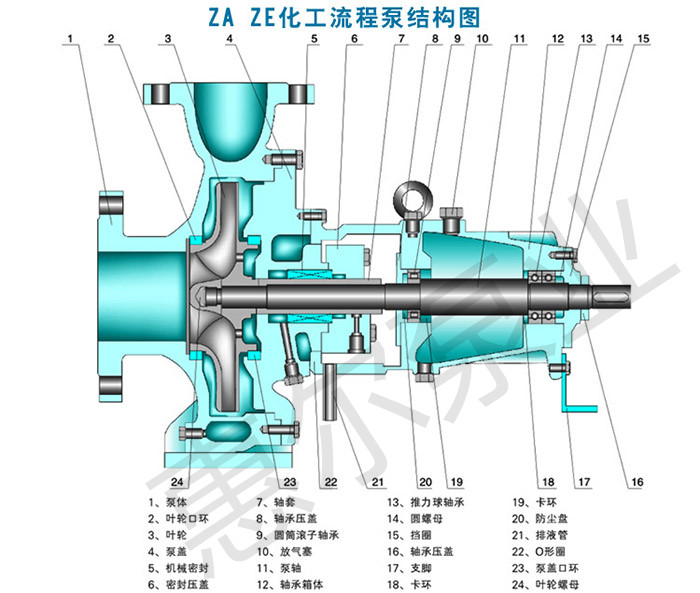

三、ZE、ZA泵结构示意图
此图为ZE、ZA泵通用结构，ZE与ZA的区别是支撑方式不一样。
四、ZE化工流程泵结构描述
ZA、ZE型石油化工泵执行API610标准，口径25~400mm,流量可达2600m3/h,扬程可达250m。
同时可保证流程工作要求的维修条件，轴承、轴封和叶轮为一转子组件可进行迅速的拆卸或装配，大大缩短了停车维修周期。
叶轮为单吸径向闭式，带有叶轮耐磨环和泵体耐磨环，磨损后只需要更换耐磨环可减低维修和构件的成本。
泵盖上带有冷却和加热轴承箱体的结构。轴封有填料密封和机械密封两种类型，用户可根据不同使用工况进行选择。
轴承用润滑油润滑，轴承支架上带有恒位油环，轴承支架分无冷却、水冷却、风扇冷却结构。泵与电机间使用弹性联轴器作为连接元件，该元件可补偿小的轴向、径向和角度位移。

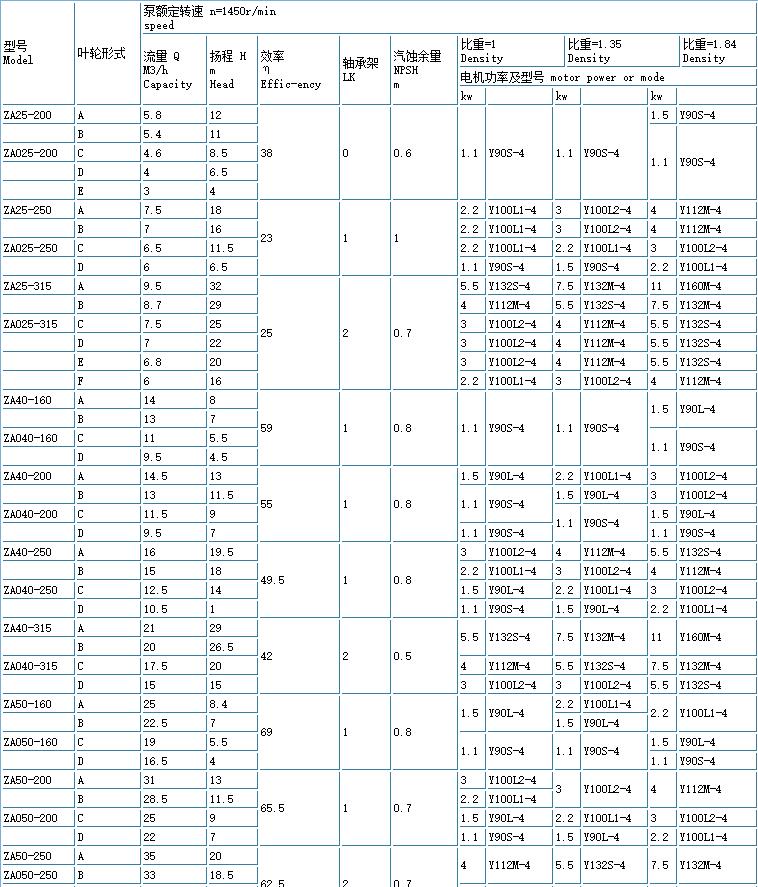

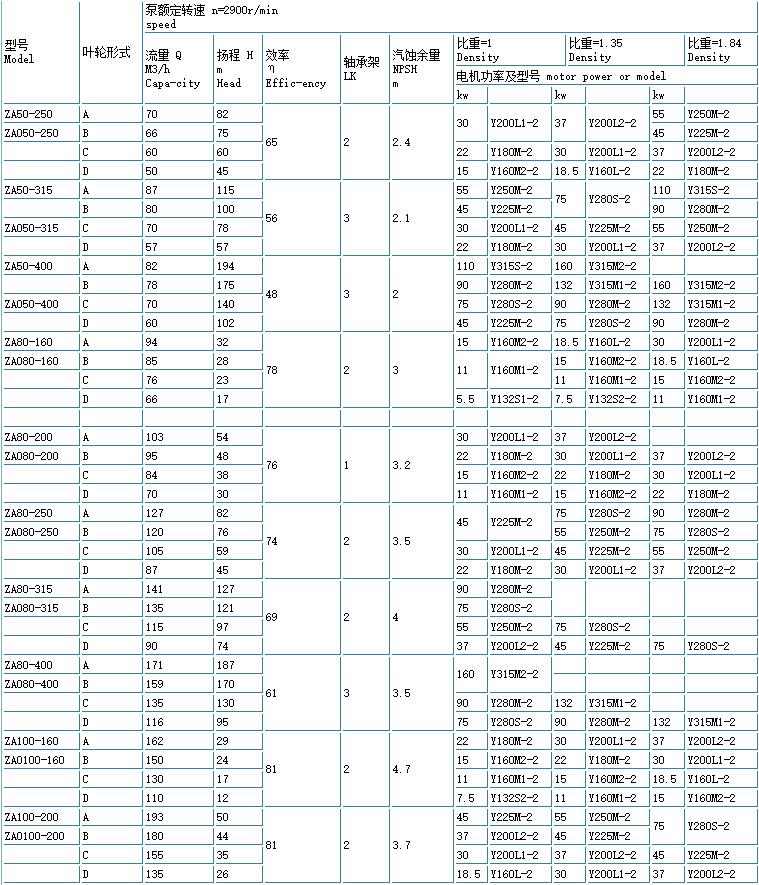

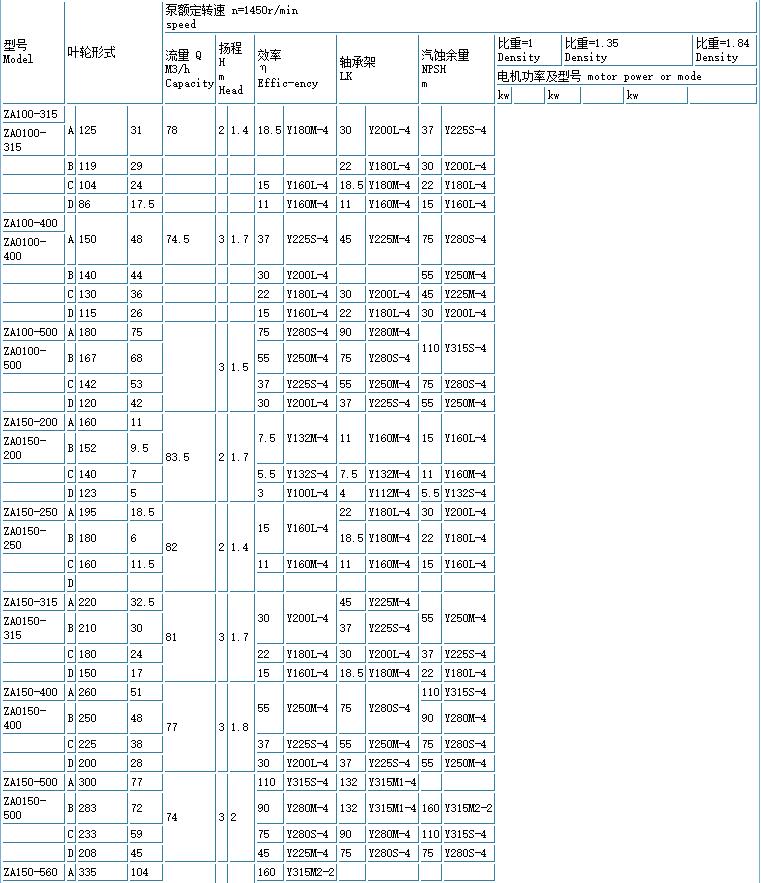

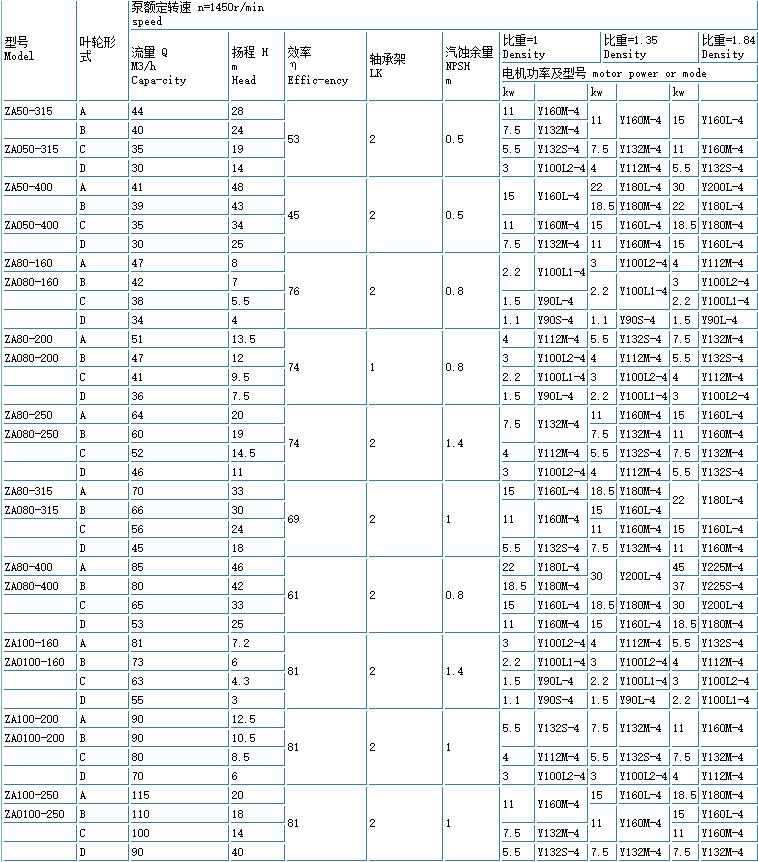

五、ZE、ZA化工泵性能参数表
