| 材质 | 铸铁 |
|---|---|
| 性能 | 耐磨 |
| 用途 | 杂质泵 |
| 驱动方式 | 电动 |
| 输送介质 | 污水泵、杂质泵 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 100（m3/h） |
| 叶轮数目 | 1 |
| 扬程 | 16（m） |
| 汽蚀余量 | 3.0（m） |
| 吸入口径 | 100（mm） |
| 排出口径 | 100（mm） |
| 结构原理 | 中开泵 |
| 级数 | 单级 |
| 重量 | 285（kg） |
| 电压 | 380（V） |
| 功率 | 15（kw） |
| 规格 | NSL100-16,PNSL100-16 |
| 转速 | 2900rpm |
| 品牌 | 华阳 |
| 型号 | NSL100-16 |
主要经营：液下泵; 渣浆泵; 化工泵; 纸浆泵; 多级泵； 离心泵；泵配件；其他泵。
在市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等领域应用广泛。
概述

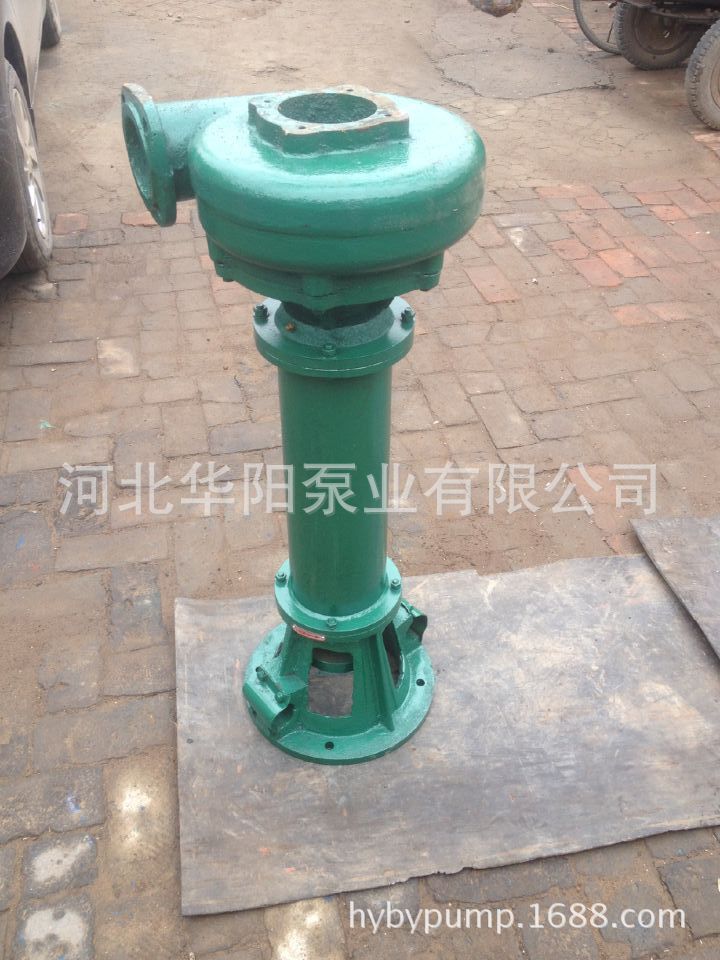

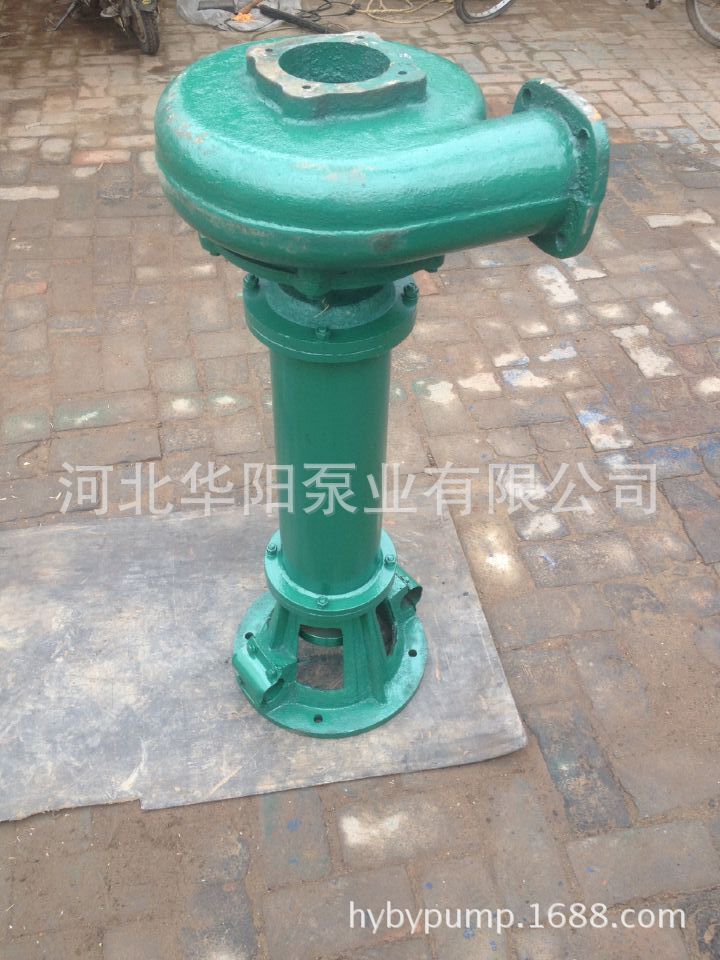

NSL型污水泥浆泵是单级单吸立式离心泵，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好，加工工艺方便。
叶轮为三片单园弦弯叶，选用半封闭叶轮，并采用可锻铸铁、所以强度高，耐腐蚀；加工方便，通过性好，效率高。
为了减轻重量和减少车削量、泵轴是**碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿命。
本泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需引水，旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格，以便使用单位根据用途因地制宜地选用。
污水泥浆泵主要用途：
1、NSL型多用液下泵系单级单吸离心泵，使用于矿山，造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化、选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓稠液、装料及悬浮物质的污水作业，也可作矿排水及含有泥块的流体。
2、若与高压水泵，水枪配合，组成水力机械化土方工程机组**可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，地下工程。
3、养鱼用作带水清塘、鱼池增氧等。
水力挖土、冲填机组进行水力机械化施工，是模拟自然界水流冲刷的原理，借水力的作用来进行挖土、输土、填土的工作，水经高压泵产生压力，通过水枪的喷嘴、射出高压高速水柱，水柱冲击土体，使土体湿化、崩解、拌合成泥浆和泥块的混合物，再由立式泥砂泵提升，通过输泥管输送到沙场。
水力挖填机组，设备简单、使用方便。可同时完成挖、装、输、填、夯等五道工序，因而工效高，成本低，且工程质量好，施工不受在气影响等优点，现广泛应用于沿海滩涂养殖场的开挖；湖泊河道的提沙、疏浚、筑堤，低洼地改造；大中小水利工程、农田基本建设，以及人防地下工程等。
泵的结构：主要有电机支架、中段、泵盖、泵座、叶轮、轴、护板、泵体等组成。
泵的密封：采用骨架油封加黄油润滑。
泵的旋转方向：从动力机方向看为顺时针。
泵的特点：
1、调整螺母能调整叶轮间隙，减小漏洞，提高效率，并使叶轮拆装方便。
2、填料室密封与下端轴承分开，轴承两端采用骨架油封密封，防止泥沙进入轴承
内部，延长轴承寿命。
3、过流部件采用耐磨铸铁，硬度大，强度高，使用寿命比普通材质长2-3倍。
4、叶轮背面采用了副叶片，使背面压力降低，减小轴向力及防止部分杂物进入密
封腔，保护密封件少受磨损。

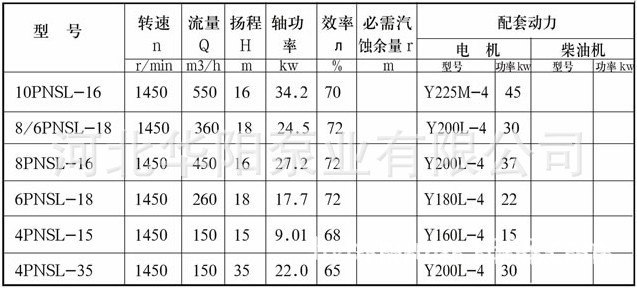

参数图
