| 型号 | Q41F天然气专用球阀 |
| 加工定制 | 是 |

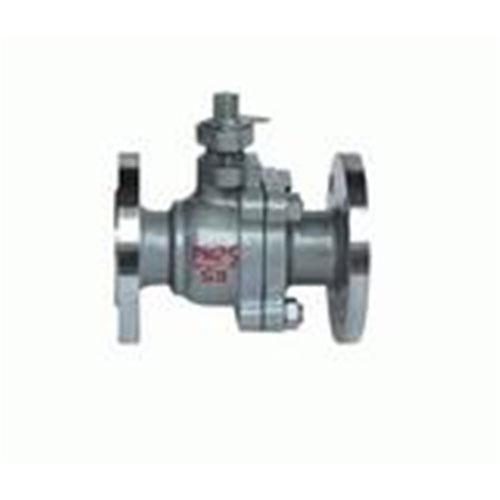

Q41F天然气专用球阀
天然气专用球阀概述；
天然气专用球阀采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合,手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。
设计依据 GB系列 API系列
设计与制造 GB/T12237 API6D、ANSI B16.34
结构长度 GB/T12221 API6D、ANSI B16.10
连接法兰 JB/T79、HG20592、GB/T9113 API6D、ANSI B16.10试验与检验 JB/T9092、CJ/T3055 API6D、API598
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MP。
天然气专用球阀应用：
Q41F天然气专用球阀，适用于天然气、煤气、液化石油气、液化石油气混空气等燃气输送场合，手柄操作力矩平稳。该球阀是球体无支撑轴，球体被两阀座夹持其中呈“浮动”状态，它在管道上主要用于切断、分配和改变介质流动方向；阀座采用特殊双斜面弹性密封圈设计、可靠的倒密封杆、防火防静电功能、自动泄压和锁定装置等结构特点。广泛应用于：化工、石油、天然气、燃气、冶金等行业。
天然气专用球阀主要性能参数：
| 公称压力 | 壳体试验 | 密封试验 | 适用介质 | 适宜温度 |
| 1.6 | 2.4 | 1.76 | 液化气、天然气等 | -40~+80℃ |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
天然气专用球阀主要零件材料：
| 阀体、阀盖 | 阀杆、球体 | 密封面 | 填料 |
| WCB/不锈钢 | 不锈钢 | 不锈钢和聚四氟乙烯 | 聚四氟乙烯 |
天然气专用球阀主要连接尺寸
| 公称通径、 | Q41F-25型主要连接尺寸和外形尺寸（mm） | 重量 | ||||||||
| L | D | D1 | D2 | Z-фd | H | b | f | Do | ||
| 15 | 130 | 95 | 65 | 45 | 4-14 | 103 | 16 | 2 | 100 | 3 |
| 20 | 140 | 105 | 75 | 55 | 4-14 | 112 | 16 | 2 | 160 | 4 |
| 25 | 150 | 115 | 85 | 65 | 4-14 | 123 | 16 | 2 | 160 | 5 |
| 32 | 165 | 135 | 100 | 78 | 4-18 | 150 | 18 | 3 | 250 | 8 |
| 40 | 180 | 145 | 110 | 85 | 4-18 | 156 | 18 | 3 | 250 | 11 |
| 50 | 200 | 160 | 125 | 100 | 4-18 | 172 | 20 | 3 | 350 | 14 |
| 65 | 220 | 180 | 145 | 120 | 8-18 | 197 | 22 | 3 | 350 | 20 |
| 80 | 250 | 195 | 160 | 135 | 8-18 | 222 | 22 | 3 | 450 | 28 |
| 100 | 320 | 230 | 190 | 160 | 8-23 | 253 | 24 | 4 | 450 | 36 |
| 125 | 400 | 270 | 220 | 188 | 8-25 | 286 | 28 | 4 | 600 | 62 |
| 150 | 400 | 300 | 250 | 218 | 8-25 | 275 | 30 | 4 | 800 | 80 |
天然气专用球阀特点：
1、天然气专用球阀全通径设计：全通径阀门具有与管子内径完全一致的流体通道，减小流阻损失，便于管道清扫。
2、天然气专用球阀耐火/防火结构：我公司设计生产的天然气球阀采用软硬双重密封结构，当阀门的使用现场发生火灾时，非金属密封材料被高温分解或破坏后，球阀能够借助特别设计的金属对金属辅助密封结构，有效的控制阀门的内漏和外漏，防止火灾扩大。
3、天然气专用球阀防静电设计：采用铬镍不锈钢的弹簧和小球，使球体、阀杆和阀体之间相互导电，球阀在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下，达到清除静电的目的。
4、阀杆防喷出的设计：阀杆采用防喷出结构设计的整体T形结构，即使在阀腔异常升压以及填料压板失效等极端情况下，也能保证阀杆不会被介质吹出。它嵌入阀体内部，肯有倒密封的功能，倒密封的密封力随着介质压力的增高而增大，故能在各种压力下均能确保阀杆的可靠密封。
5、天然气专用球阀防止阀杆的磨损和错误操作（带锁）设计：将传统的填料压盖改进为填料压板和填料压套两体式结构设计，压板和压套采用球形接触，确保压套始终垂直，并在压套内部设置了聚四氟乙烯衬套，避免了阀杆与压套的磨损，并减小了阀门的操作力矩。而防止误操的结构设计则是设置了带锁孔的90゜开关定位片，可以加锁，防止误操作。阀杆头部采用扁形设计，阀门开启时，手柄与管路平行；阀门关闭时，手柄与管路垂直，确保阀门开关指示不会发生错误。
6、天然气专用球阀耐高温、国标标准壁厚、外圆加大：阀座采用RPTFE增强四氟，碳纤维高温封圈，温度可达到250℃；阀门按GB国标标准生产，壁厚按100％标准制造，法兰外圆加大5mm；同时可满足部份客户化工部外圆加大的要求.
