标准 | 国标 |
材质 | PPR |
工作温度 | 常温 |
结构形式 | 弹性球球阀 |
连接形式 | 对夹 |
流动方向 | 单向 |
驱动方式 | 电磁 |
适用介质 | 氮气 |
形态 | 球式 |
作用对象 | 泵 |
零部件及配件 | 定位器 |
压力环境 | 常压 |
类型(通道位置) | 二通式 |
品牌 | 金山 |
型号 | MQ647F |
加工定制 | 是 |

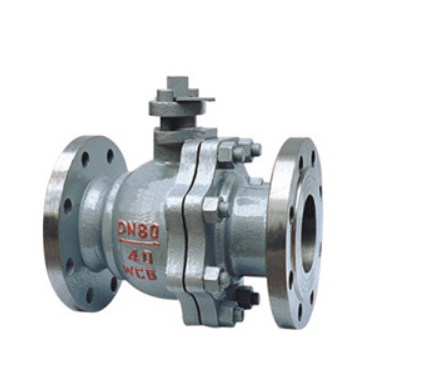

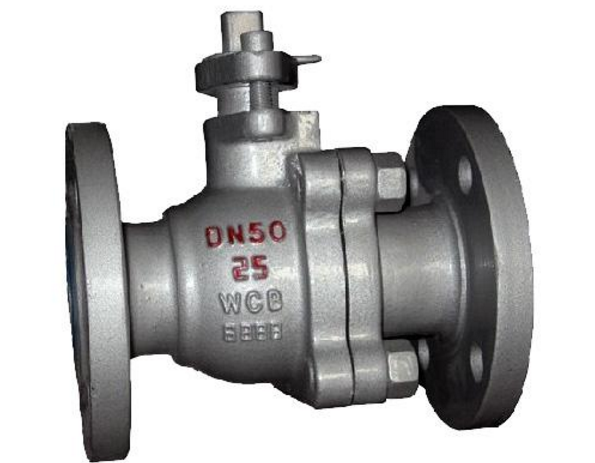

卸灰球阀
产品说明:
卸灰球阀
结构特点及应用 1、 封闭自动补偿:金属阀座尾端设有弹簧保证密封面有足够的预紧力,阀门使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好的密封。 2、 工作稳定:球体设置上下轴支撑,受压后不会产生相对位置移动。 3、 球体与密封圈之间有剪切作用,特使用含纤维、微小固体颗粒、浆等介质。 4、 全开时流通能力大,压力损失小,且介质不会沉积在阀体中腔内。 5、 在球体表面及球体通道、阀座内径和阀体通道进行超音速喷涂处理,密封性能和使用寿命均达到国际先进水平。 6、 广泛适用于煤气尘灰、烟气尘灰、污水、废渣、泥浆等。 执行标准 1、 设计和制造:GB/T12237—1989 2、 检验和试验:GB/T13927—1992 3、 法兰连接:GB/T9115.1—2000 4、 结构长度:JD—2002 性能规范 试验压力 单位:MPa
公称压力PN | 公称通径DN | 壳体试验压力 | 密封试验压力 | 适用温度 | 适用介质 |
0.25 | 0.25 | 0.38 | 0.28 | ≤150℃ 煤气灰、污水 |
0.6 | 0.6 | 0.9 | 0.66 |
性能规范
阀体、阀盖 | 球体、阀杆 | 阀座 | 密封圈 | 填料 | 螺栓 | 螺母 |
WCB | 2Cr13 | 0Cr18Ni9 | PTFE | PTFE | 35 | 45 |
主要连接尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) |
L | D | K | d | b | z—d0 | Hw | Hd | H1 |
0.25 MPa | 200 | 500 | 320 | 280 | 254 | 22 | 8—φ18 | 620 | 680 | 255 |
250 | 600 | 375 | 335 | 309 | 24 | 12—φ18 | 805 | 860 | 315 |
300 | 700 | 440 | 395 | 363 | 24 | 12—φ22 | 905 | 960 | 360 |
350 | 800 | 490 | 445 | 413 | 24 | 12—φ22 | 1010 | 1100 | 400 |
400 | 900 | 540 | 495 | 463 | 24 | 16—φ22 | 1120 | 1220 | 470 |
450 | 1000 | 595 | 550 | 518 | 24 | 16—φ22 | 1250 | 1350 | 530 |
500 | 1000 | 645 | 600 | 568 | 26 | 20—φ22 | 1380 | 1500 | 590 |
600 | 1067 | 755 | 705 | 667 | 30 | 20—φ26 | 1580 | 1700 | 780 |
700 | 1200 | 860 | 810 | 772 | 26 | 24—φ26 | 1710 | 1850 | 830 |
0.6 MPa | 200 | 500 | 320 | 280 | 254 | 22 | 8—φ18 | 620 | 680 | 255 |
250 | 600 | 375 | 335 | 309 | 24 | 12—φ18 | 805 | 860 | 315 |
300 | 700 | 440 | 395 | 363 | 24 | 12—φ22 | 905 | 960 | 360 |
350 | 800 | 490 | 445 | 413 | 24 | 12—φ22 | 1010 | 1100 | 400 |
400 | 900 | 540 | 495 | 463 | 24 | 16—φ22 | 1120 | 1220 | 470 |
450 | 1000 | 595 | 550 | 518 | 24 | 16—φ22 | 1250 | 1350 | 560 |
500 | 1000 | 645 | 600 | 568 | 26 | 20—φ22 | 1380 | 1500 | 590 |
| 600 | 1067 | 755 | 705 | 667 | 30 | 20—φ26 | 1580 | 1700 | 780 |
| 700 | 1200 | 860 | 810 | 772 | 26 | 24—φ26 | 1710 | 1850 | 830 |
