| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 详咨询 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 换向 |
| 驱动方式 | 电动 |
| 适用介质 | 天然气 |
| 形态 | 球式 |
| 用途 | 天然气专用球阀 |
| 作用对象 | 天然气专用球阀 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 民生 |
| 型号 | 液动紧急切断阀 |
| 加工定制 | 是 |

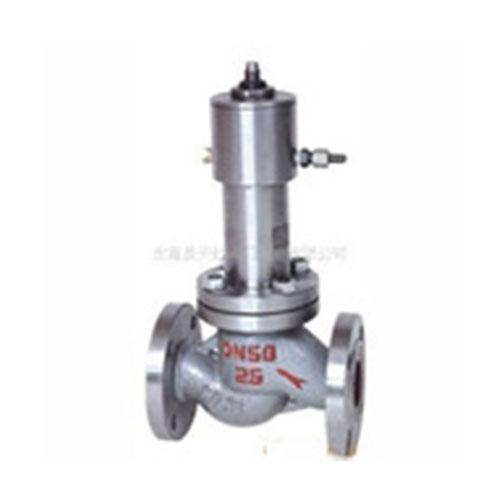

液动紧急切断阀
QDY421F-25/40液动紧急切断阀特点：
这是一种安全保护阀。安装在液化石油储灌站液相与气相管路上，与手摇油泵配套使用，以便在管道发生大量泄漏甚至起火时，快速将手摇油泵油缸卸压；或高温使易熔塞合金熔化，使阀门油缸卸压，阀门迅速关闭止漏，起安全保护作用。本阀可实现远距离控制，关闭迅速，开启灵活。
QDY421F-25/40液动紧急切断阀主要零件材料：
| 阀体 | 阀杆 | 弹簧 | 密封圈 |
| 碳钢 | 不锈钢 | 铬钡钢 | 聚四氟乙烯 |
性能规范：
| 公称压力PN | 2.5MPa | 油钢使用压力 | ≤4.0MPa |
| 4.0MPa | |||
| 适用温度T | -40∽+50℃ | 油钢使用介质 | 13#机械油 |
| 工作介质 | 液化石油气 | 熔闭温度 | 40℃∽±50℃ |
| 闭止时间 | ≤10秒 |
|
|
主要外型尺寸和连接尺寸： 单位:mm
| PN | DN | L | H | H1 | D | D1 | D2 | b | f | Z-φd |
| 2.5MPa
| 25 | 160 | 232 | 242 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 50 | 230 | 346 | 359 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
| 80 | 310 | 445 | 465 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
| 100 | 350 | 590 | 623 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
| 150 | 480 | 610 | 635 | 300 | 250 | 218 | 28 | 3 | 8-25 | |
| 200 | 600 | 630 | 645 | 360 | 310 | 278 | 30 | 4 | 12-25 |
