| 材质 | 不锈钢 |
|---|---|
| 工作温度 | 常温 |
| 公称通径 | 32mm |
| 规格 | DN15,DN20,DN25,DN32,DN40,DN50 |
| 结构类型 | 固定球球阀 |
| 连接形式 | 内螺纹 |
| 流动方向 | 单向 |
| 驱动形式 | 手动 |
| 适用介质 | 水 |
| 形态 | 球式 |
| 用途 | 放水 |
| 作用对象 | 水 |
| 压力环境 | 低压 |
| 品牌 | 巨冠 |
| 型号 | Q11F-16P |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

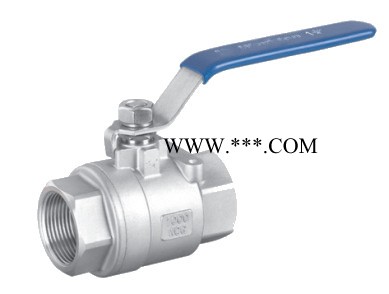

产品概述： 不锈钢二片式球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀，是近年来被广泛采用的一种新型阀门。 优点 1． 流体阻力小，其阻力系数与同长度的管段相等。 2． 结构简单、体积小、重量轻。 3． 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，真空系统中也已广泛使用。 4． 操作方便，开闭迅速，从全开到全关，只要旋转90°，便于远距离的控制。 5． 维修方便，结构简单，密封圈一般是活动的，拆卸更换都比较方便。 6． 在全开或全闭时，球体和阀座的密封面与介质隔离。介质通过时，不会引起阀门密封面的侵蚀。 7． 适用范围广，通径从小到几毫米、大到几米，从高真空至高压力都可应用。 不锈钢二片式球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。不锈钢二片式球阀 安装维护
工作原理
开启过程 1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。 2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。 3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。 4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。 关闭过程 1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。 2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。 3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。 4手轮转动的**几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。 结构特点 1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。 2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。 3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。 4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门**能轻松启闭。 5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
