名称：
|
气动固定式球阀 |
|
型号：
|
Q647F |
|
口径：
|
DN25-DN1500 |
|
压力：
|
1.0Mpa-10Mpa |
|
材质：
|
不锈钢、碳钢、铸钢、陶瓷 |

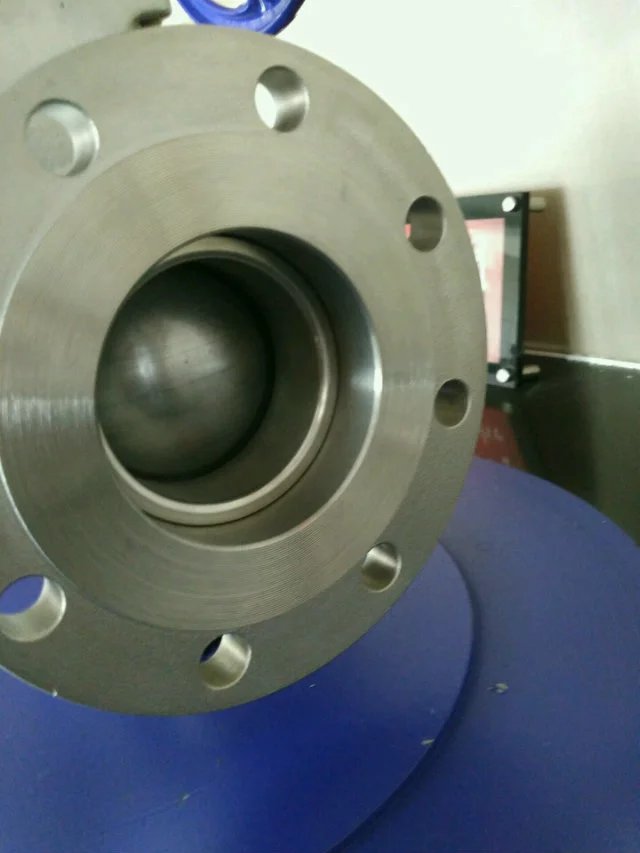

Q647型气动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，
其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性
和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作
用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、
使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，
实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是
双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强
聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。
上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证
球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以
便管线清扫。
气动固定式球阀主要性能规范
|
型 号 |
试验压力ps(MPa) |
工作温度(℃) |
适用介质 |
|
||
|
壳 体 |
密封(液) |
密封(气) |
|
|||
|
Q647F-10 |
1.5PN |
1.1PN |
0.6 MPa |
-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯) |
水、蒸汽、油品等 |
|
|
Q647F-16 |
|
|||||
|
硝酸等腐蚀性介质 |
|
|||||
|
强氧化性介质 |
|
|||||
|
Q647F-25 |
|
|||||
|
Q647F-64 |
醋酸等腐蚀性介质 |
|
||||
|
Q647F-160 |
|
|||||
|
尿素等腐蚀性介质 |
|
|||||
