S、SH型手摇泵产品概述
凯美泵业生产的S、SH-25、38型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下（系指皮碗式泵）。
手摇泵结构紧凑，使用方便可靠，只须1—2人用手往复摇动手柄即可工作。可供工矿、企业、学校、车辆、船舶、人防等单位使用。
S、SH型手摇泵型号意义
如S—25、SH—25
S——为皮碗式。适用于吸送清水。
SH——为活塞式。适用于吸送油类液体。
25——为泵进出口径

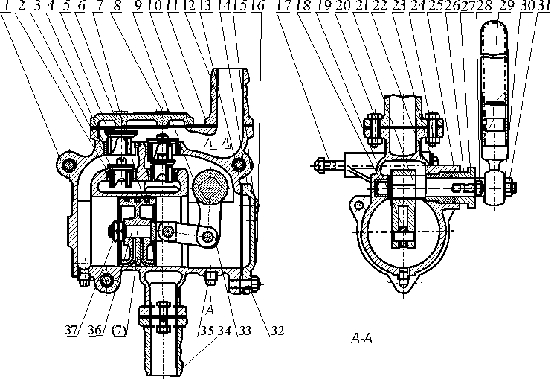

S、SH型手摇泵结构图
1 | 泵体 | 2 | 吸水阀座 | 3 | 吸水阀 | 4 | 压水阀座 | 5 | 压水阀 | 6 | 盖板 |
7 | 活塞式部件 | (7) | 皮碗式部件 | 8 | 螺栓 | 9 | 摇臂 | 10 | 盖板纸垫 | 11 | 吸入、吐出管纸垫 |
12 | 吐出管 | 13 | 泵盖纸垫 | 14 | 泵盖 | 15 | 标牌 | 16 | 铆钉 | 17 | 螺栓 |
18 | 衬套 | 19 | 柱销 | 20 | 螺栓 | 21 | 轴 | 22 | 填料座 | 23 | 垫圈 |
24 | 螺母 | 25 | 填料 | 26 | 填料压盖 | 27 | 双头螺栓 | 28 | 螺母 | 29 | 摇手柄部件 |
30 | 塾圈 | 31 | 螺母 | 32 | 双头螺栓 | 33 | 拉杆 | 34 | 吸入管 | 35 | 四方螺塞 |
36 | 活塞连杆 | 37 | 螺母 |
|
|
|
|
|
|
|
|
S、SH型手摇泵结构说明
本型泵的结构原理是，当用手往复摇动摇手柄(29)时，通过轴(21)、摇臂(9)、连杆(36)等传动机构，使活塞(7)作
往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管(34)经过铸在泵体旁边
的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀(5)顶开，液体经吐出管(11)
排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形
成泵的工作。泵的压水阀向上行程由盖板(6)限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固，活塞行
程由泵盖(14)和泵体限止。
为了安装在墙上或其它基础上，泵体有三个螺栓孔。
