| 材质 | 铸铁 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 浮球式 |
| 公称通径 | DN100（mm） |
| 适用介质 | 蒸气、水 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 日标 |
| 形态 | 球式 |
| 规格 | DN100 |
| 品牌 | 日本TLV |
| 型号 | JH15 |
JH15浮球动力式蒸汽疏水阀
超大排量工艺用铸钢浮球活塞型疏水阀。
JH15浮球疏水阀特点：
高压，可在线维修，超大排量浮球动力式蒸汽疏水阀，适用于大型工艺换热器等。
1.自动调节型自由浮球先导机构确保接近饱和蒸汽温度冷凝水的排放。
2.活塞阀的设计即能满足高排量冷凝水的“脉动”排放，同时也能满足低排量冷凝水的间歇排放。
3.蒸汽腔内的“汽垫”设计避免主阀直接撞击阀座。
4.可在线完成疏水阀所有内件的维护和更换。
5.内置两个大流通面积过滤网，确保无故障工作。

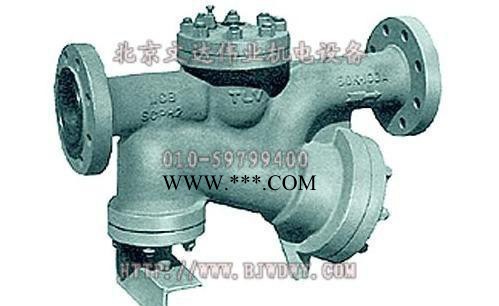

TLV蒸汽疏水阀-JH15浮球疏水阀图片：
日本TLV阀门-JH15大排量疏水阀规格：
| 型号 | JH15E-21、JH15M-21、JH15S-21 | JH15E-46、JH15M-46、JH15S-46 |
| 连接方式 | 法兰 | |
| 口径（mm） | 100 | |
| **大工作压力（MPaG） PMO | 2.1 | 4.6 |
| **大压差 △PMX | 2.1 | 4.6 |
| **小工作压力（MPaG） | 0.05 | |
| **大工作温度（℃） TMO | 425 | |
| 受压外壳的设计条件（非工作条件):**大允许压力（MPaG)PMA:5.0 **大允许温度（℃）TMA:425 | ||
日本TLV自由浮球式疏水阀JH15浮球动力式蒸汽疏水阀的外形尺寸：
