| 安装尺寸 | DN50~800mm |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | -20~80℃ |
| 公称通径 | DN50~800mm |
| 公称压力 | 16、25、40bar |
| 结构形式 | 垂直板式 |
| 介质温度范围 | -20~80℃ |
| 口径 | DN50~800mm |
| 连接形式 | 法兰 |
| 流动方向 | 换向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 空气 |
| 形态 | 蝶式 |
| 用途 | 调节,风量调节 |
| 压力环境 | 16、25、40bar |
| 品牌 | 浙江科茂自动化阀门 |
| 型号 | D943H |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

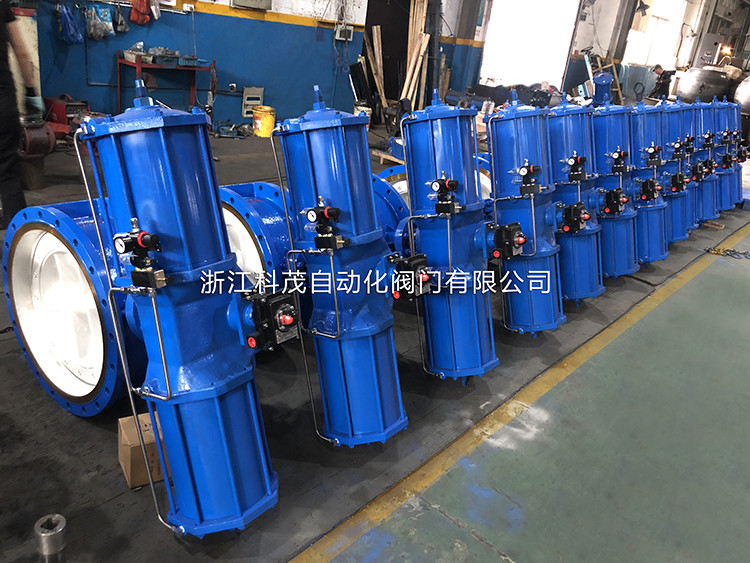

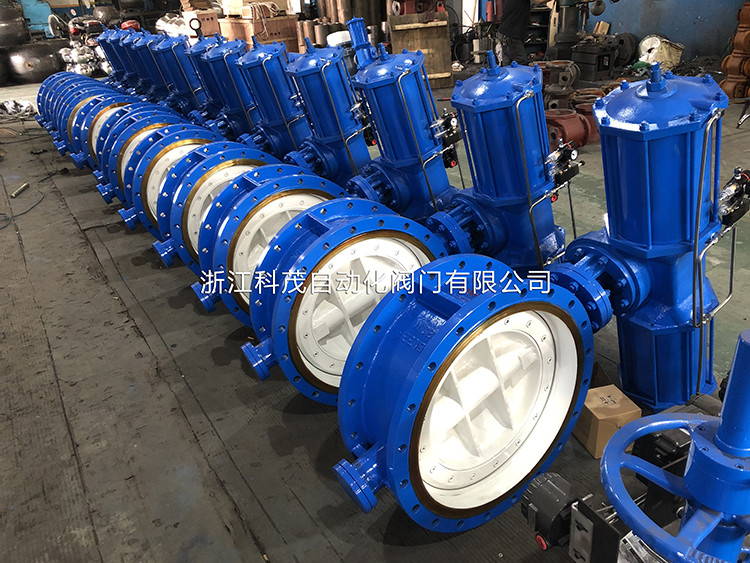

气动硬密封蝶阀由气动执行器和蝶阀组成。采用三维偏心原理设计，多层次密封结构,耐高温、耐高压、耐腐蚀、耐磨损，使蝶阀在运行工作密封性能卓越可靠,可达到气密封无泄漏，是一款长寿命节能型蝶阀产品。有切断、调节双重功能；广泛适用于冶金、化工、石油、热力、能源、轻工等领域。多种执行机构形式供选择、满足不同用户要求。
产品参数
| 气动硬密封蝶阀技术参数 | |
| 公称通径 | DN50~800mm |
| 连接方式 | 法兰、对夹 |
| 执行器配置 | AT、GT、AW、G型 |
| 气缸形式 | 双作用、单作用（弹簧复位） |
| 控制方式 | 开关型、调节型、三段式（开度可选） |
| 公称压力 | 16、25、40bar（如需更高压力订货时请注明） |
| 气源压力 | 4~7bar |
| 介质温度 | W1:-40~180℃、W3：-30~425℃、W4：-40~425℃ |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6） |
| 密封材质 | 聚四氟乙烯（F）、金属硬密封（H）、硬质合金（Y） |
安装尺寸：
| 气动法兰式硬密封蝶阀主要外形及连接法兰尺寸D643（H、Y、W、F)1.6MPa | |||||||||||
| 公称通径DN | 外形尺寸 | | 连接法兰尺寸 | 执行器型号 双作用 | |||||||
| L | L1 | L2 | H | H1 | D | D1 | D2 | 气动高 | n-Φd | ||
| 50 | 108 | 140 | 70 | 277 | 65 | 165 | 125 | 99 | 118 | 4-Φ18 | GT63 |
| 65 | 112 | 165 | 83 | 287 | 75 | 185 | 145 | 118 | 130 | 4-Φ18 | GT75 |
| 80 | 114 | 182 | 91 | 365 | 85 | 200 | 160 | 132 | 138 | 4-Φ18 | GT83 |
| 100 | 127 | 209 | 100 | 420 | 130 | 220 | 180 | 156 | 147 | 4-Φ18 | GT92 |
| 125 | 140 | 294 | 120 | 436 | 175 | 250 | 210 | 184 | 170 | 4-Φ18 | GT118 |
| 150 | 140 | 284 | 137 | 466 | 190 | 285 | 240 | 211 | 190 | 4-Φ22 | GT127 |
| 200 | 152 | 378 | 172 | 593 | 215 | 340 | 295 | 266 | 228 | 4-Φ22 | GT160 |
| 250 | 165 | 418 | 224 | 682 | 265 | 405 | 355 | 319 | 285 | 4-Φ22 | GT190 |
| 300 | 178 | 593 | 135 | 725 | 305 | 460 | 410 | 370 | 185 | 4-Φ22 | BAW13 |
| 350 | 190 | 782 | 190 | 832 | 340 | 520 | 470 | 429 | 240 | 4-Φ22 | BAW17 |
| 400 | 216 | 782 | 190 | 862 | 360 | 580 | 525 | 480 | 240 | 4-Φ22 | BAW17 |
| 450 | 222 | 888 | 190 | 945 | 400 | 640 | 585 | 548 | 240 | 4-Φ26 | BAW20A |
| 500 | 229 | 888 | 190 | 1058 | 430 | 715 | 650 | 609 | 240 | 4-Φ26 | BAW20A |
| 600 | 267 | 1098 | 235 | 1108 | 490 | 840 | 770 | 720 | 285 | 4-Φ30 | BAW20 |
| 700 | 292 | 1309 | 310 | 1170 | 555 | 910 | 840 | 794 | 360 | 4-Φ30 | BAW25 |
| 800 | 318 | 1309 | 310 | 1325 | 620 | 1025 | 950 | 901 | 360 | 4-Φ33 | BAW25 |
