| 标准 | 国标 |
|---|---|
| 材质 | 锻钢 |
| 动作方式 | 电动 |
| 工作温度 | 常温,真空,高温,低温 |
| 公称通径 | DN250 |
| 规格 | 250 |
| 类型 | 直通式 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 适用介质 | 空气 |
| 形态 | 球式 |
| 用途 | 补水,泄压,截止 |
| 压力环境 | 常压 |
| 品牌 | 伯利恒 |
| 型号 | Q947 |

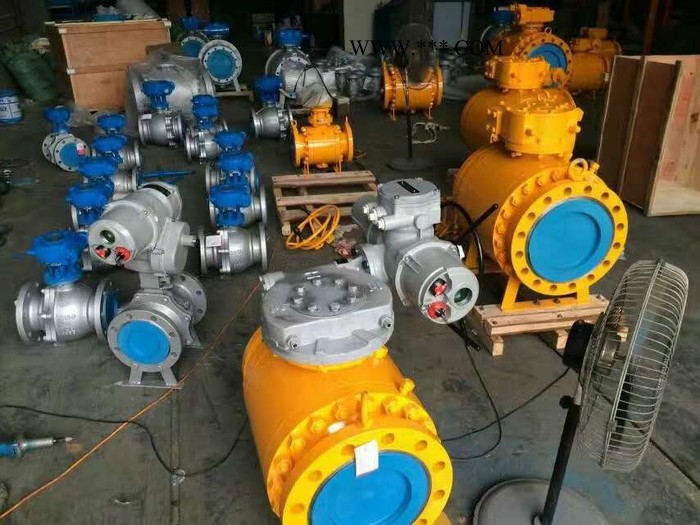

法兰球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。法兰球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
法兰球阀工作原理：
开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
法兰球阀特点：
球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。
法兰球阀性能参数：
1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公称通径或口径：DN6～900、NPS 1/4 ～36；
3、连接方式：法兰、对焊、螺纹、承插焊等；
4、适用温度：-196℃～540℃；
5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；
6、阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18i、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
法兰球阀型号：
| 法兰球阀型号 | |
| 电动法兰球阀 | 碳钢美标球阀 |
