| 标准 | 国标 |
|---|---|
| 材质 | 锻钢 |
| 动作方式 | 手柄 |
| 工作温度 | 常温,真空,高温,低温 |
| 公称通径 | 300 |
| 规格 | DC24V |
| 类型 | 直通式 |
| 连接形式 | 焊接 |
| 流动方向 | 双向 |
| 适用介质 | 蒸汽 |
| 形态 | 球式 |
| 用途 | 补水,泄压,截止,放水 |
| 压力环境 | 高压 |
| 品牌 | 伯利恒 |

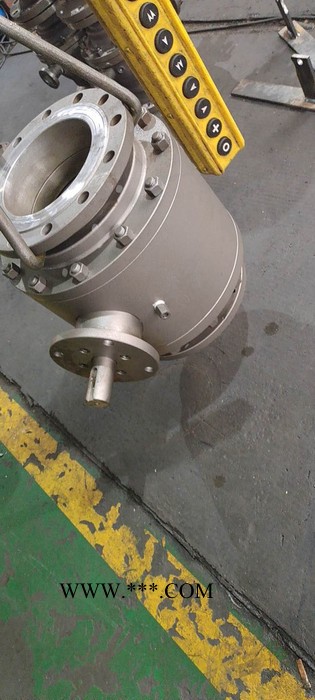

| 型号 | 锻钢球阀Q347F |
全焊接球阀材质：
1）：阀体：碳钢ST37.0，A106-B；20号钢
2）：球体：不锈钢304或316
3）：阀杆：2Cr13
4）：阀杆密封：全氟像胶
5）：球体密封：RTFE（PTFE+C）
全焊接球阀标准特征：
1）：通径：DN15 ~1000
2）：压力：PN 16 ~ 40
3）：工作温度：-29℃ ~ +200℃
4）：输气管道焊接球阀适应介质：石油/汽油，液化天然气/液化石油气体, 石油化工，钢铁厂，供热管道等
5）：输气管道焊接球阀操作方式：手柄，齿轮（垂直/水平），电动, 涡轮
全焊接球阀用途：
1）：城市燃气：燃气输出管道、主干线及各支线供应管道等。
2）：集中供热：大型供热设备输出管线、主干线、支线。
3）：热交换机：管道及各回路启闭。
4）：钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。
5）：各种工业设备、各种热处理管道、各种工业煤气和热力管道。
全焊接球阀性能：
1）：不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。表面采用喷塑处理技术，光泽美观。不会有外部泄漏等现象。阀体是焊接结构，所以阀门重量轻且易于进行绝缘。安装调节机构，非常简便，操作手柄可以拆下，换向安装。
2）：由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。
3）：球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。
4）：由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
5）：整体式全焊接，等径及变径通道，采用固定球及浮动球，双活塞效应密封系统，自动
注入密封剂式轴承。
6）：为了防止静电，阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧，可以保持阀门所有零件与阀体的导电，让电流通过区，释放静电。不仅防止火灾，而且防止腐蚀，实现临时性切断，以便及时检修。
7）：阀杆防脱功能是因为阀杆受阀内压力影响，总产生脱离的力所以阀杆设计成防脱结构。
8）：用低摩擦材料的止推垫圈支撑将压力推向阀杆，使阀杆仅仅起到传递扭矩的作用
法兰球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。法兰球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
法兰球阀工作原理：
开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
法兰球阀特点：
球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。
法兰球阀性能参数：
1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公称通径或口径：DN6～900、NPS 1/4 ～36；
3、连接方式：法兰、对焊、螺纹、承插焊等；
4、适用温度：-196℃～540℃；
5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；
6、阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
法兰球阀型号：
| 法兰球阀型号 | |
| 电动法兰球阀 | 碳钢美标球阀 |
