| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50（mm） |
| 规格 | DN50 |
| 类型 | 调节型 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽,弱酸碱介质,空气 |
| 形态 | 角式 |
| 用途 | 节流 |
| 零部件及配件 | 定位器 |
| 压力环境 | 1.6 |
| 类型(通道位置) | 二通式 |
| 品牌 | 良仪 |
| 型号 | ZXM |
| 加工定制 | 是 |
| 通道位置 | 二通式 |

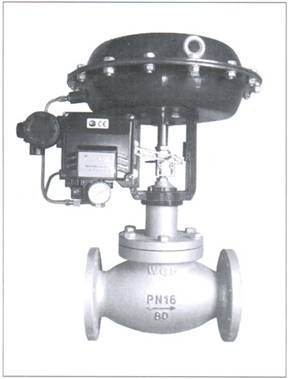

ZXM型气动薄膜调节阀(套筒)概述
ZXM型气动薄膜调节阀(套筒)[ZXM型新系列气动薄膜套筒调节阀]是一种压力平衡式调节阀。配用多弹簧执行机构。总体结构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小、允许压差大，噪音小，流通能力大。广泛应用于**控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大，压差大，泄漏量要求不高的工作场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
■ ZXM型气动薄膜调节阀(套筒)特点
· 采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
· 套筒互换性强，拆装方便，容易维修。
· 全金属阀芯适合多种工作场合，达到Ⅳ级泄漏标准，ZXMQ型软密封结构阀芯Ⅵ级泄漏标准。
· 阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
· 执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
· ZXMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
· ZXMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
