| 公称通径 | 20DN |
|---|---|
| 公称压力 | 0.8（E）MPa |
| 工作压力 | 0.2-0.5MPa |
| 材质 | 铸铁 |
| 规格 | 大轴承 |
| 种类 | 流量阀 |
| 重量 | 1.2kg |
| 适用机械 | 液压 |
| 品牌 | 德乐润滑 |
| 型号 | AQF |
| 加工定制 | 是 |

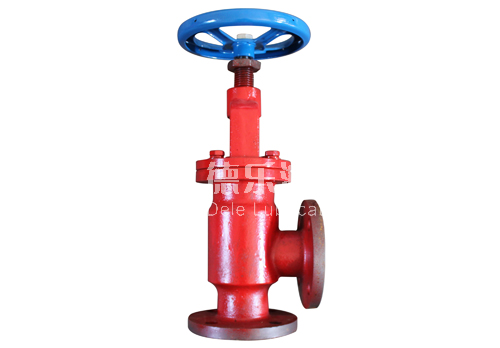

AQF型安全阀
一、使用条件
| AQF安全阀适用于西游润滑系统，调定溢流压力后使系统的压力不致超载，从而保证系统工作安全，试用工作介绍的粘度等级为N22～N460，小通径（DN≤40）用调节螺栓调整压力，较大通径（DN50～100）者用手轮调整压力。 |
|
二、技术参数、外形结构及尺寸
DN=20～40mm??????????????DN=50～100mm
| 型 号 | 公称通径DN | 公称压力MPa | 工作压力MPa | d | H | H1 | A | 法兰尺寸 | D3 | 重量 kg | ||||
| D | D1 | D2 | b | n | ||||||||||
| AQF-E20/0.5 | 20 | 0.8（E） | 0.2-0.5 | G3/4 | 140 | 56 | 35.5 | - | - | - | - | - | 45 | 1.2 |
| AQF-E20/0.8 | 0.4-0.8 | |||||||||||||
| AQF-E25/0.5 | 25 | 0.2-0.5 | G1 | 165 | 70 | 40 | - | - | - | - | - | 50 | 1.6 | |
| AQF-E25/0.8 | 0.4-0.8 | |||||||||||||
| AQF-E32/0.5 | 32 | 0.2-0.5 | G1 1/4 | 194 | 88 | 48 | - | - | - | - | - | 60 | 2.8 | |
| AQF-E32/0.8 | 0.4-0.8 | |||||||||||||
| AQF-E40/0.5 | 40 | 0.2-0.5 | G1 1/2 | 194 | 88 | 52 | - | - | - | - | - | 60 | 2.6 | |
| AQF-E40/0.8 | 0.4-0.8 | |||||||||||||
| AQF-E50/0.8 | 50 | 0.2-0.8 | - | 420 | 110 | 110 | 165 | 120 | 100 | 18 | 4 | - | 15 | |
| AQF-E80/0.8 | 80 | - | 485 | 125 | 125 | 200 | 160 | 135 | 18 | 8 | - | 23 | ||
| AQF-E100/0.8 | 100 | - | 540 | 155 | 135 | 220 | 180 | 155 | 18 | 8 | - | 31 | ||
法兰连接尺寸按JB/T81-94《凸面板式平焊钢制管法兰》中PN=1.6MPa的规定。
三、使用要领
手轮调压式安全阀与系统管路联接时必须垂直安装，且回油管路标高不得高于回油口法兰中心。
四、型号标注说明
