| 材质 | 铸铁 |
|---|---|
| 功率 | 0.75KW |
| 级数 | 单级 |
| 性能 | 耐腐蚀 |
| 扬程 | 10 |
| 转速 | 2900 |
| 品牌 | 诺西德 |
| 型号 | 50-200A |

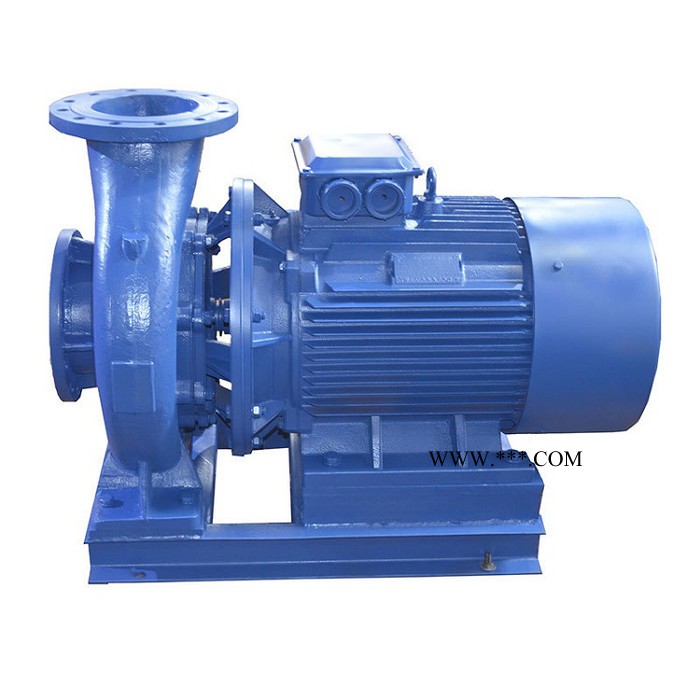

ISW型卧式管道离心泵主要用途
1、 ISW型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：80。
2、 ISWR（WRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：120、WRG使用温度T：240。
3、 ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20-120。
4、 ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20-120。
ISW型卧式管道离心泵使用条件：
1、 吸入压力1.0Mpa，或泵系统高工作压力1.6Mpa,即泵吸入口压力+泵扬程 1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于 1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40，相对湿度<95。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
ISW卧式离心泵结构图
| | 1 | 吸入室：采用水力模型设计而成。 |
| 2 | 叶 轮：水力模型设计而成，高效节能。 | |
| 3 | 泵 体：水力模型设计而成。 | |
| 4 | 取压塞：安装压力表及真空表，以监控泵的正常高效运行。 | |
| 5 | 放气塞：确保泵的正常维护。 | |
| 6 | 机械密封：采用不锈钢、硬质合金、氟橡胶等材料制成，耐用消费品磨损，无泄漏，运行寿命长。 | |
| 7 | 泵 盖： | |
| 8 | 泵 轴：为电机加长轴，确保了轴的同心，使运行平稳，无噪音和振动现象。 | |
| 9 | 挡水圈：防止因密封漏水而使电机进水。 | |
| 10 | YE3系列高效节能电动机：直接与水泵联接传递动力，部分采用上海**电机。 |
