| 产地 | 山东淄博 |
|---|---|
| 材质 | 碳钢/不锈钢 |
| 电压 | 380V |
| 风量 | 1111-130390m3/h |
| 功率 | 5.5-280KW |
| 规格 | 111*111 |
| 配套电机功率 | 5.5-280KW |
| 适用范围 | 电子,制药,医疗,通风换气,通风,机械设备,化工,工业,工厂,火力发电,工业除尘,蒸汽锅炉通引系统,输送烟气,矿井通风 |
| 性能 | 低噪音风机 |
| 叶片数 | 12 |
| 用途 | 排烟风机 化工除尘 通风换气 |
| 重量 | 50kg |
| 轴功率 | 5.5-185KW |
| 转速 | 1450/2900r/mim |
| 风机压力 | 中压/高压风机 |
| 气流方向 | 离心 |
| 品牌 | 儒风 |
| 型号 | 4-73 4-72 4-68 5-47 6-41 8-39 9-38 4-79 8-09 9-12 |
| 加工定制 | 是 |
| 涡轮头材质 | Q235/不锈钢 |
一、
用途
离心通风机可用于一般工厂及大型建筑物的室内通风换气，既可用来输入气体，也可用来输出气体。输送气体的种类为空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。
形式

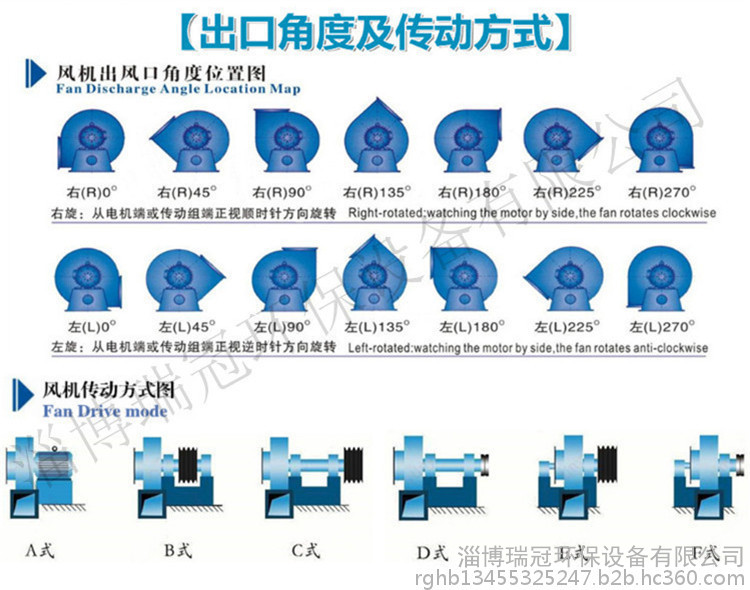

风机可制成顺时针旋转或逆时针旋转两种形式。从电机一端正视，叶轮顺时针旋转，称为顺旋风机，以“顺”表示；按逆时针旋转，称为逆旋风机，以“逆”表示。
风机的出口位置，以机壳的出风口角度表示。4-79型风机No.3-12在出厂时均做成一种形式，使用单位根据要求再安装成所需要的位置，订货时不需注明。No.3出风口位置调整范围是0°-225°，间隔是45°。No.3.5-6出风口位置调整范围0°-225°，间隔是22.5°，No.3-6的传动方式为A式传动；No.7-8出风口调整范围是0°-180°，风机间隔是22.5°，No.7-8的传动方式为C式传动；No.10-20传动方式为E式传动，出风口位置制成固定的三种：0°、90°.180°，不能调整，订货时需注明。No.10-20的双进风形式均制成出风口位置固定的三种：0°、90°、180°，传动方式为E式传动，订货时需注明。
结构特点
4-79型风机中的No.3-6风机主要由叶轮、机壳、进风口等部分配直联电动机组成；No.7-20除具有上述部分外，还有传动部分等。
1）叶轮由16个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成，均用钢板制成，并经过动平衡校正，空气性能良好、效率高、噪声低、运转平衡。
2）机壳制成两种不同形式，No.3-12机壳做成整体，不能拆开；No.14-20的机壳制成两开式，沿中分水平面分成两半，由螺栓联接。
3）进风口制成整体，装入风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
4）传动部分由主轴、轴承箱、滚动轴承、带轮组成。
