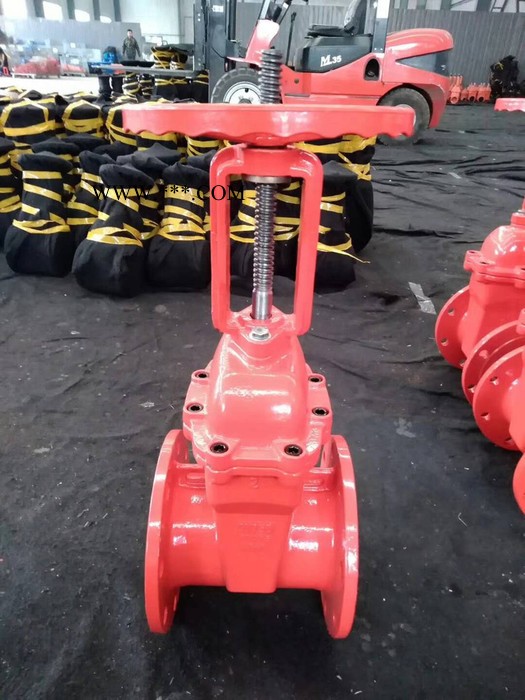

沟槽闸阀是引进欧洲高科技橡胶及阀门制造技术生产的，克服了橡胶老化及生锈等缺陷。该阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显着优点，产品广泛用于自来水、污水、海水、水处理、环保、建筑、消防、石油、化工、电力、食品、医药、轻纺、船舶、能源等行业管路线上作为调节和截流装置作用。

沟槽闸阀阀体的结构决定与阀体与管道、阀体与阀盖的连接、制造方法而言，有铸造、锻造、锻焊、铸焊以及管板焊接等几种。锻造阀体已向大口径方向发展，而铸造阀体逐渐向小口径发展。任何一种闸阀阀体即可锻造，也可铸造，应根据用户要求以及制造厂拥有的制造手段而定。

沟槽闸阀通常有单闸板、双闸板、楔式、平行式等结构设计，其中楔式双闸板(Z42、Z62系列)及楔式弹性闸板(Z40、Z60系列)应用广泛，前者关闭时闸板自动吻合两侧阀座，自动补偿楔角的加工位置误差；后者则依靠闸板中部的弹性槽，靠阀杆的轴向推力补偿楔角的加工位置误差，两者均达到较好的密封效果。

1、整体包胶阀芯球墨铸铁骨架内外采用高性能橡胶和硫化技术进行整体包覆，贴合紧密牢靠，几何尺寸准确，密封弹性佳，彻底将阀芯金属与流体隔离，耐腐蚀。

2、一体式铜螺母阀芯的铜螺母与球墨铁骨架，采用特种工艺紧密连接为一体，确保的长期操作和水流冲击下也不会松脱，避免造成阀门的控制失效。

3、平底式阀座本公司弹性座封闸阀底部采用全流域直通式设计，等同于一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。

4、自密封阀盖阀盖与阀体间采用自密封结构设计，在许用压力范围内，流体压力越高，密封越紧密。

5、特殊上密封阀杆与阀盖间的上密封结构，采用三只o形密封圈设计，与传统闸阀的填料密封结构相比，道道密封紧密，磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能，确保在操作和维护过程中阀杆不会被压力冲出，避免造成人员伤害。

6、结构轻巧紧凑的结构，使工作高度较传统闸阀降低60mm-300mm以上，节省工程空间；本体采用球墨铸铁材料，重量较传统闸阀减轻约20％-30％，安装维修便利。

7、食品级卫生要求阀体内部以无毒环氧树脂涂装，阀芯内外表面以橡胶完全包覆，不会出现锈水或腐蚀现象，可直接用于生活饮用水系统、食品医药行业。

平底式阀座

一般闸阀往往在通水冲洗管过后即因外物诸如水泥块、铁屑等杂物淤积于阀门底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与管道相同的平底设计，不易造成杂物淤积，使流体畅通无阻。

精铸阀体

阀体采用精密铸造，妥帖的几何尺寸使得阀体内部无需任何时候加工即可保证阀门的密封性。

阀板包胶

阀板采用高品质的橡胶进行了整体内外包胶，欧洲先进的橡胶硫化技术使得硫化后的阀板能够保证准确的几何尺寸，且橡胶与球墨铸铁阀板接着牢靠，不易脱落及弹性记忆佳。

“O”型环密封圈

由于阀杆与阀盖采用三道“O”型环密封圈密封设计，可减少开关时的摩擦阻力，大幅度减少漏水现象及可以不停管路内介质流动进行了更换密封圈。

有助生饮

由于阀体内部以无毒性环氧树脂涂装，阀板的内外表面均以橡胶完全披覆而不至于出现铁水或腐蚀现象，可供生饮。

省力装置

DN450-600mm，可另行加装省力装置，所需扭力约为正常的1/2，仅需一只小手轮，在有压力情况下，即可操作全开或全关，该省力装置于每动作一次，需先将阀门全开后恢复省力功能。

沟槽闸阀的基本操作：

①带有旁通的闸阀在开启前应先打开旁通阀（以平衡进出的差压、减小开启力矩）。

②操作时，人体不能正对阀杆顶部，以防阀杆受压喷出伤人。

③开关操作要平稳、用力咬均匀，严禁使用冲击力，一般情况用手操作即可，避免使用加工杠杆操作新阀。

④手轮（手柄）强度的设计是以操作所需的扭力值为参考依据的，因此不可将手轮（手柄）当做操作踏板及任意增长或套接加长杠杆，或以扳手来过度增加扭力，更不能使用绳索等作用在手轮（手柄）上，再以起重机或滑轮来操作或吊运阀门。

⑤带手轮或手柄的闸阀，顺时针转动手轮为关，逆时针转动为开。当阀门全开后，应将手轮反方向回转1-2圈。带有其他执行机构的闸阀的操作方式应严格遵循产品说明书。

⑥高压差下，闸板半开半关状态下易损坏闸板，因此闸阀不能用于节流或调节，必须一次性完全开启或完全关闭。
