一、产品用途:

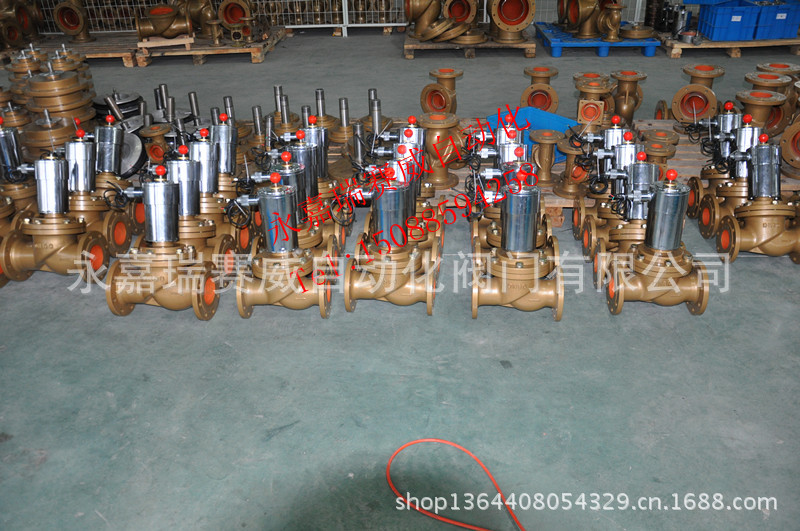

     ZCRP-dsB系列常闭型燃气安全电磁阀是燃气输配系统中的安全装置。通常安装在燃气调压箱、调压站的高中压侧、城市燃气输配系统的管线上、锅炉房、民用设施等燃气中压直接进户燃气系统的主引入管线上，它与燃气报警器相连接，当燃气发生泄漏或意外停电时，阀门迅速关闭切断气源，杜绝燃气爆炸事故的发生，该电磁阀在燃气输送管路中也可以做为控制燃气通断的开关作用。

二、产品型号示例和含义:

三、工作原理：

    ZCRP-dSB系列燃气电磁阀是常闭阀门，工作时电磁力打开阀门，即通电打开、断电自动关闭。本阀也可以根据实际使用情况，添加手动操作功能，手动打开阀门只能手动关闭阀门，手动操作只允许在断电的情况下进行。

   该电磁阀是通过电磁线圈通电产生电磁吸力将铁芯连在一起的阀杆向上提拉，拉开先导辅阀进行泄压孔泄压，由于压差作用及电磁吸力使密封组件开启，阀门开启后，内部电路自动转换为保持电压，减少了电磁阀线圈温升节能运行。本阀能与燃气控制系统配套使用，当周围环境燃气泄漏时，配套探测器探测到气体泄漏或电力中断时，关闭电磁阀。在紧急故障原因被排除后，为了保持较高的安全性，只能在气体探测器没有探测到任何危险时方可通电开启阀门。

四、安装尺寸参数：

五、安装说明：

1、安装方向：应保证电磁阀水平安装，并使电磁阀阀体表面箭头方向与燃气介质流向一致,电磁阀头方向直立向上。

2、管道介质：应洁净无颗粒状杂质，且无腐蚀性。必要时，可在电磁阀前安装过滤器。

3、安装环境：室内或有防雨设施的室外。环境温度-20+～60℃，相对湿度5～95%。

4、操作空间：应留有设备维护所需空间，并保证电磁阀在手动操作时有足够的操作空间，一般电磁阀顶端空间高度应大于20cm，DN200以上大于50cm。

六、使用方法：

1、开阀：

1.1电磁开阀：通电后电磁线圈产生电磁吸力把电磁阀打开，阀门开启后，内部电路自动转为保持电压、减少线圈温升，节约电能。

1.2手动开阀：如配有手动复位装置，也可以使用手动手柄向上拉开密封组件，同时机械卡锁装置执行卡锁动作，使阀门开启。

2、关阀：

2.1电磁关阀：通过报警控制器输出关阀信号，断开阀门电源，电磁线圈失去电源电磁力消失，密封组件在复位弹簧的弹力作用下向下复位，关闭阀门。

2.2手动关阀：如配有手动复位装置，按下手动关阀按扭，可使机械卡锁装置脱开锁定，密封组件在复位弹簧的弹力作用下向下复位，关闭阀门。

备注：手动开关阀门只限在断电并确保安全无故障的情况下方可使用！

七、日常维护：

1、做好电磁阀表面防尘、防油烟工作，聚集的尘土和油烟可能影响电磁阀的正常工作。

2、为保证电磁阀工作的可靠性，应定期清理阀内杂质，运动部位加注润滑剂，必要时还需要换密封圈或密封膜片。一般维护周期为10至12个月。

3、电磁阀应避开雨淋、水溅和潮湿的环境，防止手动开阀手柄受到外力撞击而变形，否则，电磁阀将不能工作。

4、暂不使用的电磁阀，应贮存在通风良好，温度5～45℃，相对湿度0～70%的环境中。
