加工定制	是
材质	铸钢、不锈钢
连接形式	法兰
公称通径	DN20-300（mm）
适用介质	水,蒸汽,油品,弱酸碱介质,空气
压力环境	1.6、4.0、6.4
工作温度	常温
流动方向	单向
驱动方式	手动、电动、气动
零部件及配件	定位器
形态	直行程
类型(通道位置)	二通式
标准	国标
密封形式	硬密封型
规格	DN20-300
品牌	瑞赛威
型号	ZJHM-16C/ZJHM-16P/ZDLP-16C/ZDLP-16P

产品概述:

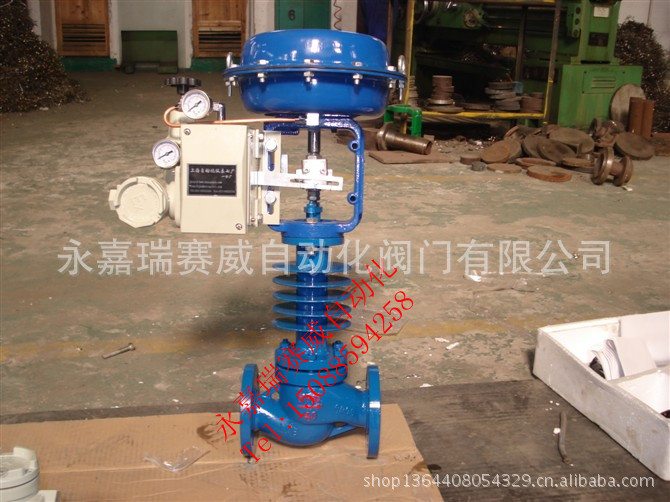

    ZJHP型气动单座调节阀,是由ZHA/B型多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.



结构特点:    1．ZJHP型气动调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的(0-10mA •DC或4-20mA •DC)电流信号,由调节器将压缩空气,转换成相对应的气源压力信号输入输出,(可实现分程控制段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制.    2．ZJHP型气动单座调节阀按作用模式可分；正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》    3．ZJHP型气动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,特别适用于允许泄漏小且阀前阀后压差不大的工作场合.    4．直通低流阻单座为无底盖顶导向结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,泄漏量小,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,可调比大,阀芯导向部分的导向面积大,具有抗振性能强等特点,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.    5．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性:等百分比(对数)性,直线性,快开特性.    6．根据使用工况要求,阀芯可设计制作成；软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类,气体类等介质).    本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.有标准型,调节切断型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；最小阀芯DN6mm.适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型,高温型和低温型. 执行机构主要技术参数:

型号	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面积cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
弹簧范围KPa	20∼100(标准):40∼200;80∼240; 20∼60; 60∼100
操作方式	普通型,带手动手轮操作型(侧装式,顶装式)

电-气阀门定位器:电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)性能指标:

项目		指标值	项目				指标值
基本误差%	不带定位器	±5.0	始 终 点 偏 差 %	气关	不带定位器	始点	±5.0
	带定位器	±1.0				终点	±2.5
回差%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤1.0		气开	不带定位器	始点	±2.5
						终点	±5.0
死区%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤0.4	允许泄漏量L/h				1×10-4×阀额定容量
额定行程偏差%		±2.5

注:本产品执行GB/T4213-92国家标准.允许压差(MPa):

开关方式	执行器型号	弹簧范围KPa	气源压力KPa	需要附件	公称通径(阀座直径)mm
					20				25	40		50	65	80	100	150		200	250	300
					(10)	(12)	(15)	(20)		(32)	(40)					(125)	(150)
气关	ZHA -22	20∼100 20∼100 40∼200	140 250 140	P P P或R	6.4 6.4 6.4	5.94 6.4 6.4	3.34 6.4 6.4	3.34 6.4 6.4	2.14 6.4 6.4
	ZHA -23	20∼100 20∼100 40∼200	140 250 400	P P P或R						1.31 6.09 6.4	0.84 3.9 5.26	0.53 2.5 3.39
	ZHA -34	20∼100 20∼100 40∼200	140 250 400	P P P或R									0.51 2.36 3.21	0.33 1.56 2.12	0.21 1.0 1.35
	ZHA -45	20∼100 20∼100 40∼200	140 250 400	P P P或R												0.22 1.02 1.39	0.15 0.71 0.97	0.08 0.40 0.54
	ZHA -56	20∼100 20∼100 40∼200	140 250 400	P P P或R															0.06 0.37 0.51	0.04 0.25 0.36
气开	ZHB -22	20∼100 40∼200 80∼240	140 250 400	P P或R P	4.46 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.34 6.4	0.71 2.14 4.99
	ZHB -23	20∼100 40∼200 80∼240	140 250 400	P P或R P						0.44 1.37 3.05	0.28 0.84 1.95	0.18 0.53 1.25
	ZHB -34	20∼100 40∼200 80∼240	140 250 400	P P或R P									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHB -45	20∼100 40∼200 80∼240	140 250 400	P P或R P												0.07 0.22 0.51	0.05 0.15 0.35	0.028 0.08 0.20
	ZHA -56	20∼100 20∼100 40∼200	140 250 400	P P P或R															0.03 0.09 0.20	0.02 0.06 0.14

注:1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系.主要零件材料及适用温度介质:

公称通径mm		DN15-DN300
材料代号		C(WCB)	P(304)	R(316)
主要零件	阀体,阀盖	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	阀芯,阀座	1Cr18Ni9Ti(304)或司钛莱合金堆焊	1Cr18Ni9Ti(304)或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
	垫片	增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
	上下膜盖	A3钢板冲压
	波纹膜片	丁晴橡胶夹增强涤沦织物
	弹簧	60Si2Mn
	推杆,衬套	2Cr13
	轴套	聚氨酯(用于反作用)
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30∼+250 F4:≤200℃	-40∼+250 F4:≤200℃	-40∼+250℃F4:≤200℃
	高温型	-30∼+450℃	-40∼+550℃	-40∼+550℃
	低温型		-40∼-60℃,-60∼-100℃

主要技术参数:

公称通径mm		20				25	32	40	50	65	80	100	125	150	200	250		300
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200		250	300
额定流量 系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100		1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000		1600
额定行程L(mm)		10				16		25		40			60				100
执行器型号		ZHA/B-22				ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45				ZHA/B-56
薄膜有效面积Ae(cm2)		350				350		350		560			900				1600
气源压力Ps(MPa)		0.14∼0.4
信号范围Pr(KPa)		20∼100,40∼200,80∼240 段幅:20∼60,60∼100
电信号		4∼20mA DC或0∼10mA DC(切断型:电磁阀AC220V或DC24V)
作用模式		气开式(K)型,气关式(B)型
流量特性		直线,等百分比,快开性
允许泄漏量(L/h)		硬密封:(IV级)10-4×阀额定容量,软密封:VI级
固有可调比R		50:1
气源接头		M16×1.5
公称压力PN(MPa)		1.62.5 4.0 6.4

产品应用规范:设计制造:GB/T4213 ,IEC60534 法兰尺寸:JB/T79-94 ,HG20592,ANSI B16.5,JIS B2212~2214结构长度:GB/T12221,ANSI B16.10,JIS B2002产品锦集: 外形尺寸:

公通径(mm)			20	25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		181	184	205	222	254	276	298	352	410	451	600	670	735
	PN4.0MPa		194	200	210	235	267	292	317	368	425	473	615	685	750
	PN6.4MPa		205	210	220	251	286	311	337	394	440	508	650	700	765
H1(mm)	PN1.6MPa		53	58	68	73	80	90	98	108	123	140	168	203	230
H1(mm)	PN4.0MPa		53	58	68	73	80	90	98	115	135	150	188	223	255
H1(mm)	PN6.4MPa		63	68	75	83	88	100	105	125	148	170	203	235	265
H(mm)≈	常温型		398	410	454	457	460	610	622	640	846	870	890	1203	1234
	高温型		548	560	604	520	627	790	807	850	1096	1130	1150	1523	1554
低温型	-100℃	H2	500			600					700
		H≈	926	935	974	1082	1090	1240	1252	1275	1596	1620	1640
ΦA(mm)			285					360			470			620
