| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢 |
| 连接形式 | 法兰 |
| 公称通径 | 20-200（mm） |
| 适用介质 | 蒸汽,氮气,各种高腐蚀化学介质,水,液化气,氧气,空气,氢气,弱酸碱介质,油品,氨气 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 配件 |
| 形态 | 柱塞式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | DN20-DN200 |
| 品牌 | 瑞赛威 |
| 型号 | ZZWPE-16C |

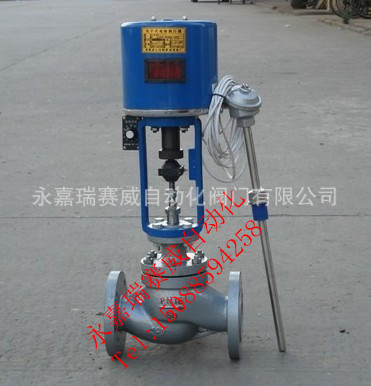

一、产品[自力式电控温度调节阀]的详细资料：
产品型号：ZZWPE
产品名称：自力式电控温度调节阀
产品特点：自力式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。 产品特点： 本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
二、零件材料：
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti

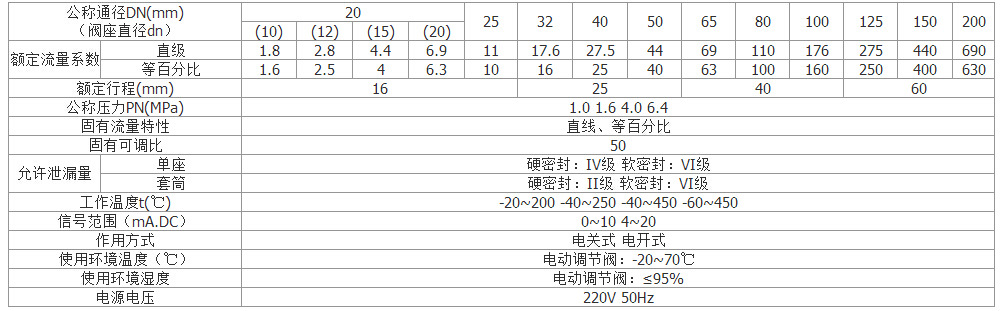

三、技术参数：
四、本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数：
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 电动执机机构 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
| 电子型 | JHZAZ1 | JHZAZ1 | JHZAZ3 | JHZAZ3 | ||||||||
| 电动执行机构推力（N) 全行程时间（S） | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
| 电子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
| 普通型 | 12.5 | 20 | 32 | 48 | ||||||||
| 电子型 | 30 | 30 | 48 | 60 | ||||||||
| 消耗功率（N） | 普通型 | 28 | 35 | |||||||||
| 电子型 | 6 | 15 | 25 | 40 | ||||||||
连接尺寸及标准：
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16为凸面
PN40、PN64为凹凸面，阀体为凹面
结构长度：GB12221-89
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准
bZZW型自力式温度调节阀无需外加能源，利用被调介质自身能量实现温度自动调节的执行器产品。公称压力PN16、40、64；温度调节范围从0～270℃；温度控制器连接接头为G1外螺纹；法兰标准：PN16、40按BG9113-8；PN64按JB79.2-94; PN16为凸面法兰；PN40、64为凹凸面法兰，阀体为凹面。结构长度按GB12221-89标准。
自力式温度调节阀结构品种全，有ZZWP、ZZWM单座、套筒调节阀。
有用于加热调节（B型）和用于冷却调节（K型）二种供选择。
有较宽的温度设定范围，调节方便。
有超温过载保护措施，安全可靠。
温度设定方便，运行期间也可连续设定。
| 阀体 | ZG230-450 ZGCr18Ni12Mo2Ti | ZG1Cr18Ni9Ti |
| 阀座 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 阀芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 波纹管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 平衡波纹管 | 1Cr18Ni9Ti | |
| 温包 | H62 | 1Cr18Ni9Ti |
| 毛细管 | H62 | 1Cr18Ni9Ti |
| 接头 | 35 | 1Cr18Ni9Ti |
五、技术参数：
1、 主要参数见表一
| 公称通径CN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | ||
| 阀座直径DN(mm) | 1.6 4.0 | ||||||||||||||
| 额定流量系数Kv | 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | |
| 双座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | 1210 | ||||
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | ||||
| 额定行程（mm） | 6 | 8 | 10 | 14 | 20 | 35 | |||||||||
| 允许压差Mpa） | 1.6 | 1.5 | 0.5 | ||||||||||||
| 温度调节范围（℃） | 0～70、50～120、100～170、150～220、200～270 | ||||||||||||||
| 调节精度（％） | ±5 | ||||||||||||||
| 允许超载值（℃） | 分别为上述温度调节范围上限加50 | ||||||||||||||
| 使用环境温度（℃） | -40～±80 | ||||||||||||||
| 安装接头 | G1 | ||||||||||||||
| 毛细管长度（m） | 3、5 | ||||||||||||||
| 允许泄漏量 | 硬密封（1/h） | 双座、套筒：5×10ˉ3×阀额定容量、单座：10ˉ4×阀额定容量 | |||||||||||||
| 软密封（ml/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 | ||
2、 外形尺寸与重量见表二
| 公称通径(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| H | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | |||
| T | 235、430 | 430、630 | 630、1000 | ||||||||||
| h | 350 | ||||||||||||
| d | 25 | ||||||||||||
| 保护套直径 | ф28 | ||||||||||||
| 重量(kg) | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 | |
3、 主要零件材料见表三
| 名称 | 材料 | 名称 | 材料 |
| 阀体 | ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti | 平衡波纹管 | 1Cr18Ni9Ti |
| 阀座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | 安装接头 | 30、1Cr18Ni9Ti |
| 阀芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | 温包 | H62、1Cr18Ni9Ti |
| 波纹管套 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | 毛细管 | H62、1Cr18Ni9Ti |
六、安装事项：
安装、使用与维护：
（1）安装前应对管道进和严格除污，吹净焊渣等杂物，否则将严重损坏阀门。
（2）调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。
（3）为使自控系统或检修阀门时仍能连续运行，应设置旁通阀，阀前须装过滤器，压力表，在传感器附近装测温计，便于现场监视与温度设定。见下图：
（4）传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。
订货须知：
一、①ZZWPE自力式电控温度调节阀产品名称与型号②ZZWPE自力式电控温度调节阀口径③ZZWPE自力式电控温度调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZZWPE自力式电控温度调节阀型号，请按ZZWPE自力式电控温度调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
