| 加工定制 | 是 |
|---|---|
| 材质 | 铸钢、不锈钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN20-300（mm） |
| 适用介质 | 蒸汽,水,空气,弱酸碱介质,油品 |
| 压力环境 | 1.6、4.0、6.4 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 电动 |
| 零部件及配件 | 定位器 |
| 形态 | 直行程 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | DN20-300 |
| 品牌 | 瑞赛威 |
| 型号 | ZDLQ-16C/ZDLQ-16P |
一、电动三通调节阀概述：
电动三通调节阀采用双阀芯上下导向结构，配PS、DKZ或3810系列直行程电动执行机构。电动三通调节阀阀体为四通结构，即一进二出（分流型），二进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工况的使用要求。电动三通调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维护方便等优点。可用于各种不同的工作条件，特别适用于石油工业热交换的温度控制系统和其它各行各业的自动化控制。
二、电动三通调节阀主要技术参数：
公称通径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座通径mm | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | |
公称压力(MPa) | 0.6,1.6，2.5，4.0，6.4 | ||||||||||||
行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直线 | ||||||||||||
工作温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | ||||||||||||
法兰尺寸 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN等标准订货生产 | ||||||||||||
阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
阀芯材质 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||
阀体型式 | 三通双座铸造球型阀 | ||||||||||||
上阀盖型式 | 普通式（常温），散热片式（中温），长颈式（低温） | ||||||||||||
配用电动执 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | |||||||
381L | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-85 | 381LSC-99 | ||||||||
防爆型 | 381LXA-20 | 381LXB-30 | 381LXB-50 |
|
|
|
|
| |||||

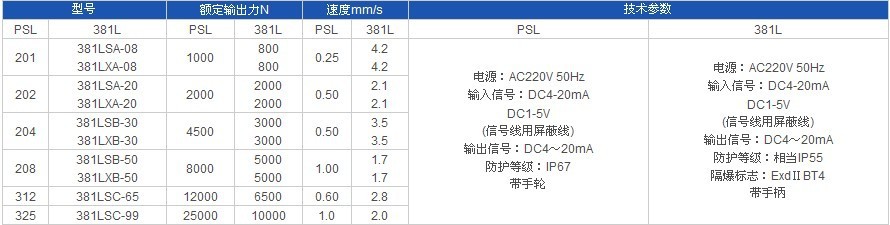

三、电动三通调节阀执行机构主要技术参数
四、电动三通调节阀性能指标
项目 | 指标值 | ||
基本误差％ | 配381L2.0；配PSL 0.1 | ||
回差％ | 2.5 | ||
死区％ | 1.0 | ||
始终点偏差％ | 电开 | 始点 | ±2.5 |
终点 | ±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
可调范围 | 30：1 | ||
额定行程偏差％ | 2.5 | ||
允许泄量L/H | 单密封符合JB/T7387-94 IV级小于阀的额定容量×10-4 | ||

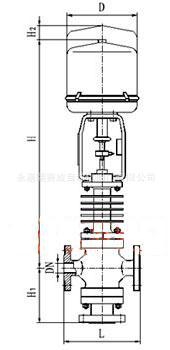

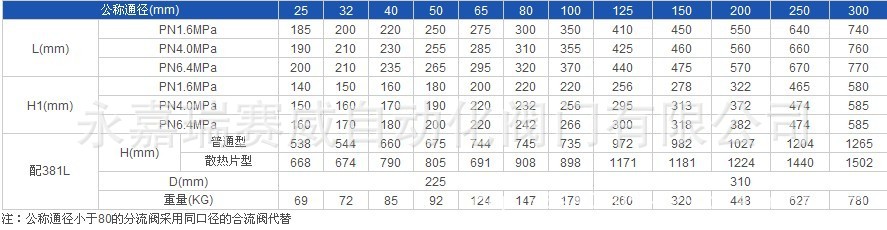

五、电动三通调节阀外形尺寸：
