| 标准 | 国标 |
|---|---|
| 材质 | A105 |
| 公称通径 | 齐全 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 蒸汽 |
| 外形 | 中型 |
| 形态 | 角式 |
| 用途 | 截止 |
| 压力环境 | 高压 |
| 品牌 | 三科阀门 |
| 型号 | J44H |
| 通道位置 | 二通式 |

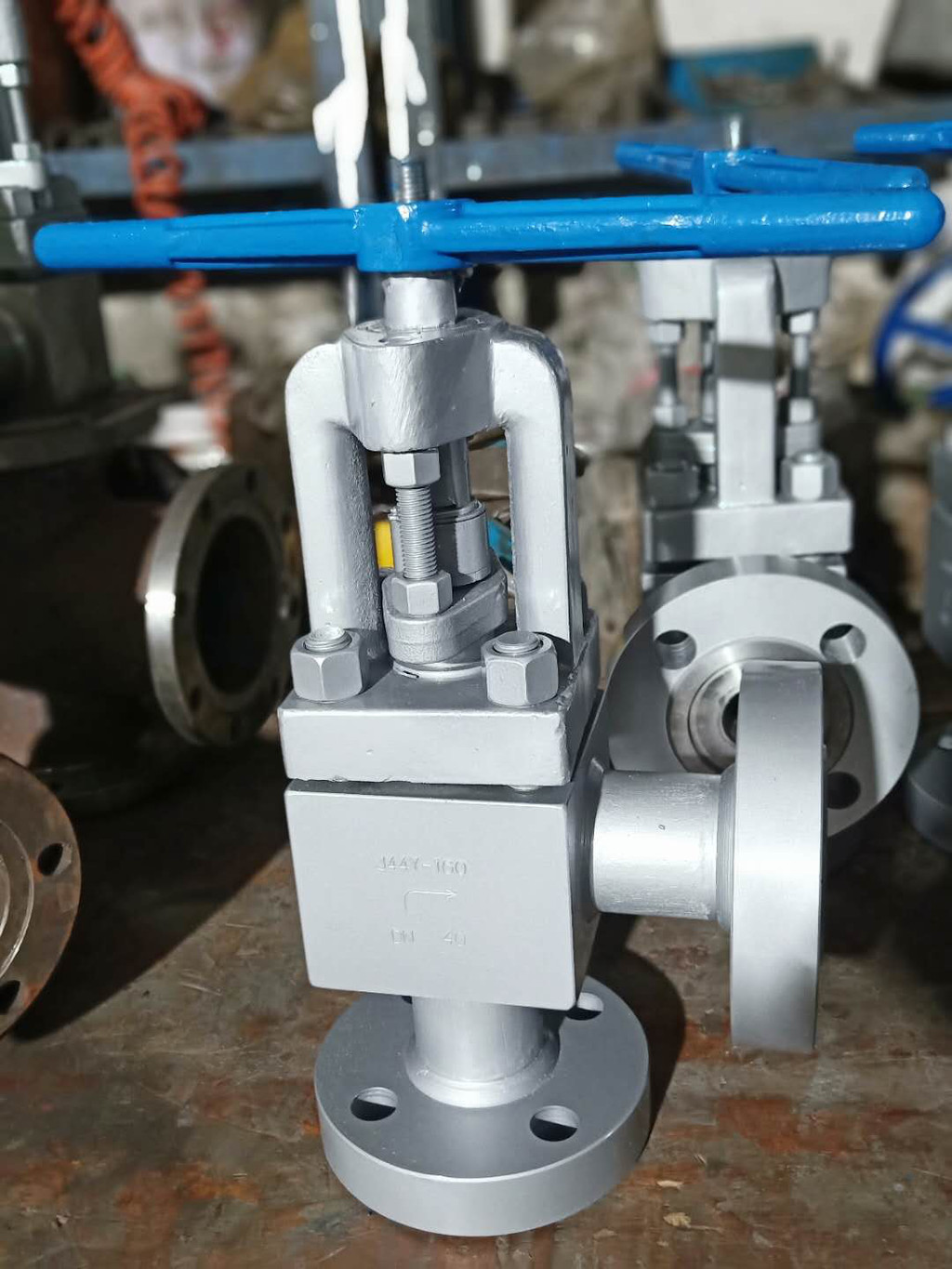

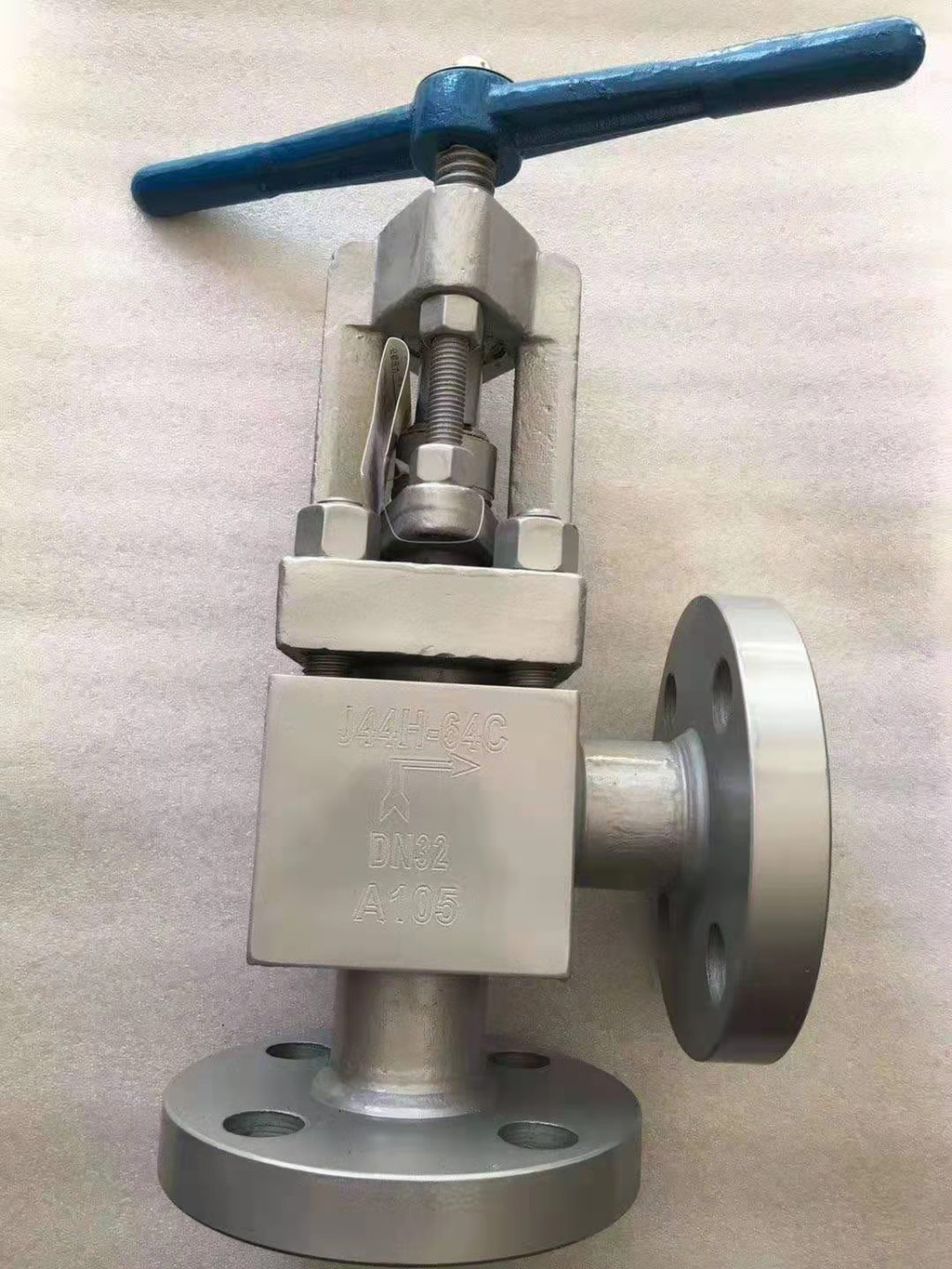

一、产品概述：
J44H高压角式截止阀是参考API及有关标准优化设计而成，结构新颖，阀瓣有数个孔和上腔相通，达到上下压力**。采用复合填料，密封可靠，磨擦力小。密封采用活阀座结构。堆焊硬质合金。阀门可安装在水平或垂直的管道上。
二、产品特点：
1、采用复合填料，密封可靠。
2、阀门可安装在水平和垂直的管道上。
3、密封采用活阀座结构，堆焊硬质合金。
4、参考API及有关标准化设计而成，结构新颖。
5、阀瓣有数个孔和上腔相通，达到上下压力**。
三、工作原理：
高压角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
四、性能参数：
| 公称压力 | 16 | 32 | Mpa |
| 壳体试验 | 24 | 48 | |
| 密封试验 | 17.6 | 35.2 | |
| 气密封试验 | 0.5-0.7 | ||
| 适用介质 | C | P | R |
| 水、油品、蒸汽 | 氮氢混合气 | 碱液、液氨 | |
| 适用温度(℃) | ≤200 | ||
