| 标准 | 国标 |
|---|---|
| 材质 | 黄铜 |
| 工作温度 | 常温 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 其它 |
| 适用介质 | 空气 |
| 形态 | 角式 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 迹冷 |
| 型号 | LPV12W |
| 型号： | LPV12W | 材质： | 黄铜 |
连接形式： | 螺纹 | 适用介质： | 各型号制冷剂 |
| 压力环境： | 高压 | ||
| 流动方向： | 单向 | ||
| 零件及配件： | 阀体 | ||

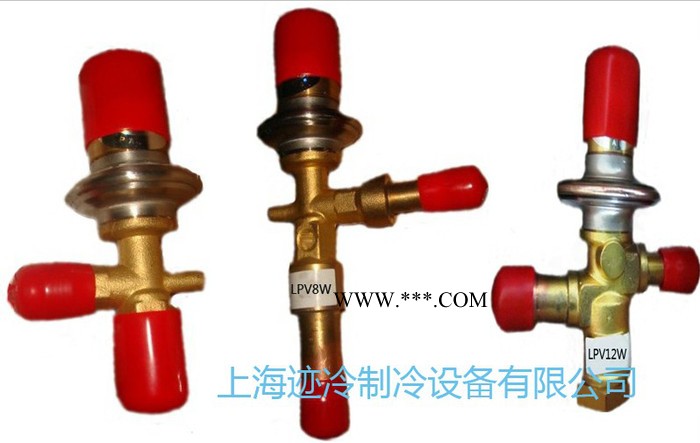

LPV系列热气旁通阀是用来调节压缩机的制冷量,使其与蒸发器的负荷相匹配。
LPV 系列热气旁通阀可安装在制冷系统中的高压侧或低压侧的旁通管路上，通过旁通管路将高压侧的热气送入低压侧，以代替部分负荷，从而使压缩机的吸气压力不低于极限值。
LPV系列热气旁通阀从结构上分为外平衡和内平衡两种形式，PTVE型为外平衡形式。
特 点
小巧的角型设计，易于安装；
压力调节准确；
制冷量和操作范围宽。
型 号 与 参 数
| 型号 | 名义容量Kw | 连接尺寸 (in) | 调节范围 （MPa) | 介质温度 （℃） | **高工作压力 (MPa) | **高实验压力 (MPa) | |||
| R134a | R22/407C | R404/R507 | 进口 | 出口 | |||||
| LPV8 | 7 | 11 | 7 | 3/8 SAF | 1/2 SAF | 0.03-0.6 | -25-100 | 2.5 | 3.0 |
| LPV8W | 7 | 11 | 7 | 3/8 ODF | 1/2 ODF | 0.03-0.6 | -25-100 | 2.5 | 3.0 |
| LPV10W | 14 | 22.5 | 16.2 | 1/2 ODF | 5/8 ODF | 0.03-0.6 | -25-100 | 2.5 | 3.0 |
| LPV12W | 30 | 40 | 25 | 1/2 ODF | 5/8 ODF | 0.03-0.6 | -25-100 | 2.5 | 3.0 |
注：1) 名义容量基于蒸发温度+5℃，冷凝温度+38 ℃；
2) 型号后面字母”W”表示钎焊连接形式，字母”E”表示外平衡。
3) 名义容量基于蒸发温度+5℃，冷凝温度+38℃。
4）出厂设定压力为0.4MPa，调节旋钮顺时针转动一圈，开启压力增大0.1MPa,反之减小0.1MPa.
