| 加工定制 | 是 |
|---|---|
| 材质 | 碳素钢、不锈钢等 |
| 连接形式 | 多种 |
| 公称通径 | 20～200（mm） |
| 压力环境 | 0.1、1.0 |
| 工作温度 | ≤80 |
| 流动方向 | 换向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 配件 |
| 形态 | 蝶式 |
| 类型(通道位置) | 直角式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 品牌 | 光辉 |
| 型号 | 各种型号 |

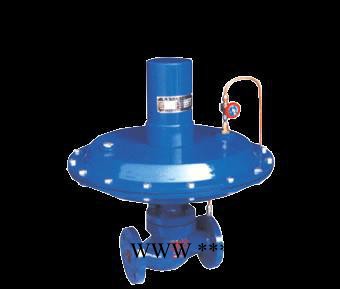

一、产品[自力式差（微）压力调节阀]的详细资料：
产品型号：ZZC、ZZV型
产品名称：自力式差（微）压力调节阀
产品特点：ZZC和ZZV50mm.WC至0.1MPa自力式差（微）压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差（微）压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。
二、特点：
● 无需停止生产即可进行设定值的调整；
● 无填料，阀杆上、下活动时不存在磨擦，上密封**可靠
● 执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来
● 阀体为四通形式，因而K、B型可通用一种阀体
三、自力式差（微）压力调节阀主要技术参数和性能指标（表一）：
| 额定行程（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 公称压力PN（MPa） 差压调节范围（KPa） | ZZCP/ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| ZZCN | 53 | 83 | |||||||
| 额定行程（mm） | 6 | 8 | 10 | 15 | 20 | ||||
| 公称压力PN（MPa） | 0.10 1.0 | ||||||||
| 差压调节范围（KPa） | 0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100 | ||||||||
| 介质温度（℃） | ≤80 | ||||||||
调节精度（%） | ≤10 | ||||||||
| 允许泄漏量（L/H） | ZZCP/ZZVP | 10-4×阀额定容量（IV级） | |||||||
| ZZCN | 5×10-3×阀额定容量（II级） | ||||||||
四、自力式差（微）压力调节阀主要技术参数和性能指标（表二）单位:mm：
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
| H | ZZCP/ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
| ZZCN | 536 | 536 | 570 | 590 | |||||
| L | ZZCP/ZZVP | 150 | 160 | 180 | 20 | 230 | 290 | 310 | 350 |
| ZZCN | 222 | 222 | 310 | 350 | |||||
| 重量(kg) | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 | |
| 导压管螺纹接头 | M16×1.5 | ||||||||
五、自力式差（微）压力调节阀主要技术参数和性能指标法兰尽寸（表三）：
| 公称通径(DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| D | PN01PN10 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
| D1 | PN01 | PN10 | 75 | 85 | 100 | 125 | 145 | 160 | 180 |
| b | PN01 PN10 | 16 | 18 | 20 | 22 | ||||
| n-Φ | PN01 PN10 | 4-14 | 4-18 | 8-18 | |||||
| fl×D2 | PN01 PN10 | 2×56 | 3×56 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 |
六、型号编制：
订货须知：
一、①自力式差（微）压力调节阀产品名称与型号②自力式差（微）压力调节阀口径③自力式差（微）压力调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的自力式差（微）压力调节阀型号，请按自力式差（微）压力调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
