| 测量精度 | 100 |
|---|---|
| 类型 | 液压式压力试验机 |
| 操作类型 | 半自动 |
| 品牌 | 赛思特 |
| 型号 | 自动瓶阀装卸机 |

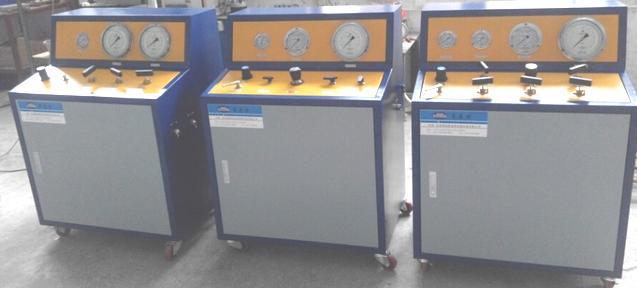

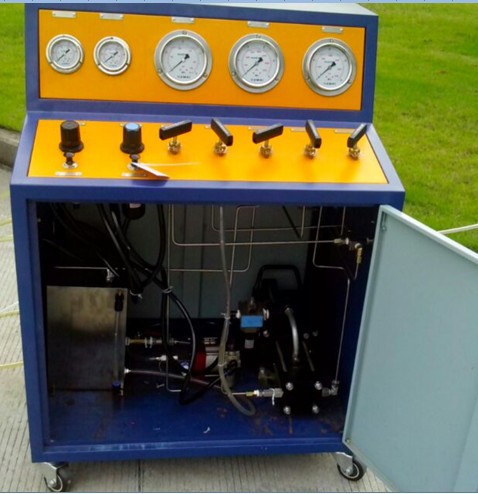

七氟丙烷药剂充装
GBS-STA02气驱七氟丙烷充装增压系统（标配）+非标配件（精密压力表、精密称重台+电控部分+传感器）+真空泵（三相电）
一、设备描述
1.整机特点：
GBS-STA02七氟丙烷充装设备以压缩空气为动力源，带动药剂的充装输送，当输送重量达到一定的值的时候，通过传感器传送信号至气源处电磁阀，气源关闭，泵体停止工作；连接好氮气源，减压阀减压至所需要压力后打开氮气高压阀注入氮气；氮气当精密压力表上显示所需氮气压力时关闭氮气针阀；充装完成；具有体积小、重量轻、操作简单、性能可靠、适用范围广等特点。特别适用于消防行业的七氟丙烷充装使用；
2.主要参数：
驱动气源：压缩空气（2-8bar） 增压介质：七氟丙烷
增压比： 2：1 输出压力：0-1.6Mpa
气源接头：快插12厘 输出接口：ZG1/4内螺纹
外形尺（非标定做）
3.系统性能配置介绍
1）型号意义及型号系列
DGS-DGA02
DGS------系统设备系列
02-------表示增压比为2：1
DGA------- 七氟丙烷专用类别

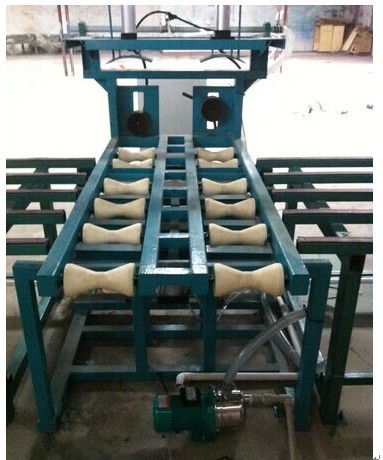

气瓶内部清洗机
本设备适用于对直径在φ279m m-φ450mm范围内的气瓶内部进行高压清洗。
工作时气瓶为平躺在翻转架上，气缸加紧固定好瓶子后翻转至瓶口朝下，利用高压喷射泵对瓶内进行清洗，设备下方需要挖地沟或做排水功能。
主要技术参数
型号ZHY-K
1.处理气瓶直径范围：φ279-φ450mm
长度范围：400-1850mm
2.电机功率：0.75KW 喷射泵380V
3.翻转角度：60°-75°
4.工位数：1
5.气缸125mm
6.控制台灰色喷塑
7.手转阀0-10bar

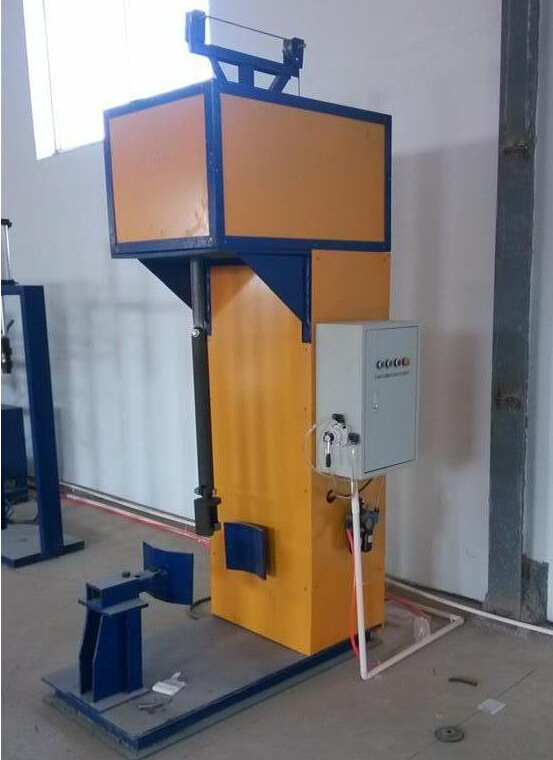

立式装卸瓶阀
适用于对直径在φ279-φ450m m、高度400-1850mm范围内的各种气瓶进行瓶阀装卸。操作简单，性能安全可靠。
工作时瓶直立在设备底座，液压加紧固定后从上方进行装卸瓶阀，在设备侧面电控箱上设置扭矩力。
主要技术参数
型号：ZSST-0
主要技术参数：
1.电机功率：3.0kW；
2.主轴转速：8r/min；
3.气源压力：0.5-0.8MPa；
4.扭矩传感器：2000NM (含仪表显示屏，可设置）
5.动力包液压加紧，减速机，
6.升降装置
7.含三套规格工装
翻转注水机
型号：SSTZK-1
翻转角度：90°
主要技术参数
型号：TFZ-1
(1)适应气瓶长度：400-1850mm
(2)使用气瓶直径：φ279-φ450
(3)气源压力：0.4-0.8MPa
(4)工 位 数：1
在瓶子直立时进行注水，此设备配套检测线为佳，单独设备可选择不需要，只需用水管注满瓶即可。

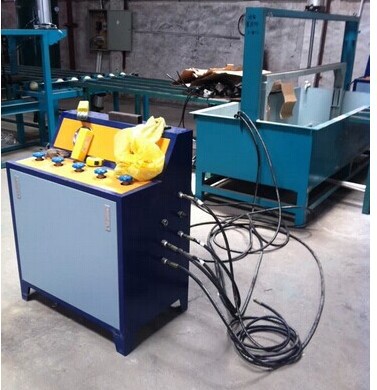

水压试验机
瓶注满水之后进行的水压强度试验，利用水压试验机增压装置连接瓶子，增至所需检测的压力进行强度保压试验。
型号：ZHYS-1
1.气源压力：0.5-0.8Mpa
2.试验压力：≥30MPA
3.每次试压瓶数：1只
4.保压时间：1min
5.气液增压泵型号GD64或40
6.1.6级耐震压力表，高压针阀开关及卸载。
7.箱体蓝色喷塑
8.水源用户自备，先注水，再增压
可选压力出口为两路两个压力表（七氟丙烷/CO2）
气瓶内部干燥机（蒸汽或电加热）
参考图
工作时瓶子在翻转架上翻转至瓶口朝下，利用蒸汽发生器或电加热器产生高温对气瓶内部进行干燥。
主要技术参数
型号：GZS-01
1.适用气瓶：直径φ219-φ450mm 长度400-1850mm
2.总 功 率：18KW
3.翻 瓶 架：1工位
4.蒸汽发生器/电加热器
蒸汽加热时间短，电加热时间长。
干燥完毕进行上瓶阀
气密性试验设备
瓶干燥完毕之后装好瓶阀，之后进行气密性试验。做气密性测试，以检验瓶体、阀门及阀座、丝扣等处有否泄漏。本机由水箱、升降架、气动控制系统等组成，结构简单合理、操作灵活、方便安全、操作系统采用气动控制，适用于七氟丙烷/CO2气瓶气密性试验。
型号：QSM-3
1、工作效率： 60-80只/h
2、适应气瓶长度：400-1850mm
3、使用气瓶直径：φ219-φ450
4、气源压力： 0.5-0.6Mpa
5.气缸缸径125mm
6.材质：槽钢方管、圆管φ22
7.板材厚度6mm
水箱内可选水高度漫过气瓶300mm
需要客户提供高压气源 七氟丙烷/二氧化碳消防钢瓶检测设备
公司生产的主要产品有气动增压泵（气体/液体/冷媒）、气瓶检测设备（车载CNG钢瓶/低温绝热钢瓶/无缝钢瓶/消防气瓶/呼吸气瓶/液化气钢瓶）、气动增压系统设备、爆破耐压试验台、压力脉冲试验台、外测法水压试验机、气密性测试设备、汽车油改气检测设备、安全阀校验台、气动液压胀管机、高压稳压设备、中高压增压机、矿山爆破设备、CO2充装设备、压力和流量测试设备等各种非标流体控制系统设备。如需方案或了解详情可致电15550403444或QQ1873283323咨询。
