| 产品别名 | 瓶阀装卸机 |
|---|---|
| 用途 | 用于各种瓶阀装卸 |
| 适用行业 | 钢瓶气瓶呼吸瓶生产检测企业 |
| 产品用途 | 用于阀门装卸 |
| 规格 | 90*50 |
| 品牌 | 赛思特 |
| 型号 | PFZXJ-1 |
卧式立式瓶阀装卸机 气瓶钢瓶呼吸瓶消防瓶瓶阀装卸机 上阀机
1
一、 主要技术参数
1. 适用气瓶直径范围：￠150-￠2002. 高度范围：400—800mm 3. 气源压力：0.6～0.8MPa 4. 工位数：1 5. 外形尺寸：1350×400×950mm

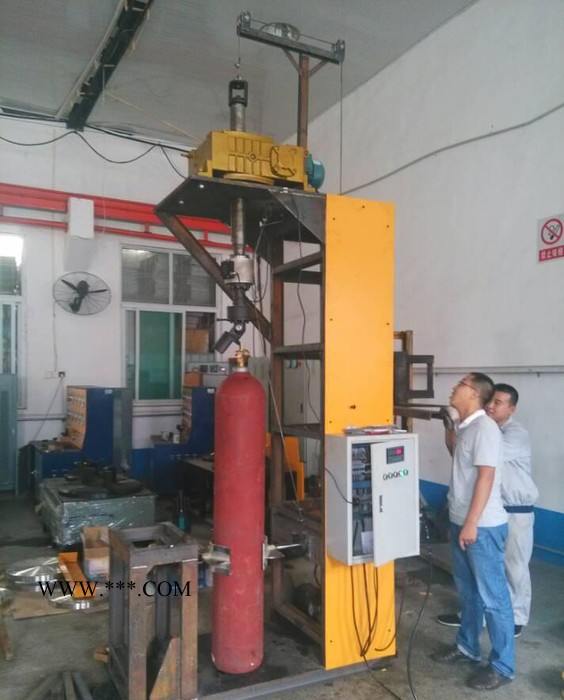

二、 设备外观
. GCV-A型天然气瓶瓶阀装卸机(卸阀)
1) 特点与性能
GCV-A型天然气瓶卧式瓶阀装卸机（卸阀），是为了满足钢瓶生产厂家需要，吸取国内外同类产品的特点而设计生产的。本设备适用于外径Φ219～Φ426mm，高度L680～2000mm范围内的各种规格的气瓶瓶阀装卸，配套流水线使用。
2) 主要技术参数
a) 适用气瓶规格：ø219×680mm- ø426×2000mm 重量：27-250Kg
b) 代表规格： ø325×990mm
c) 电机功率： 1.5KW
d) 传动速比： 1:30
e) 主轴**高转速：16r/min
f) 生产效率： ≤3分钟/件
g) 气源压力： 0.5～0.6MPa
h) 重量： 1500㎏

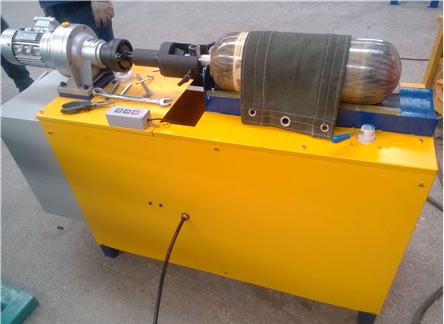

3) 天然气瓶卧式瓶阀装卸机结构及配置
本机由机架、压紧装置、翻瓶装置、传动装置及电气控制系统等部件所组成，其主要作用如下：
1. 压紧装置：通过气缸作用将钢瓶压紧及松开。
2. 翻瓶装置：通过气缸和翻瓶机构使钢瓶自动上下料。
3. 传动装置：由电动机带动减速器，使主轴旋转，主轴上设有万向节和装卸瓶阀夹具，夹具可以上下前后移动。
4. 电气控制系统：控制电机反运转及停止。
配置：
序 号 名 称 数量 备 注
1. 机架 1台
2. 传动装置 1套
3. 电气控制系统 1套
4. 气动压紧及推瓶装置 1套
5. 气瓶定位翻转装置 1套
GCV-A型天然气瓶卧式瓶阀装卸机
2. TZQX-1型气瓶内部清洗机技术说明
1) 用途与特点
TZQX-1型气瓶内部高压清洗机主要有高压清洗机、翻转机、电控系统组成。适用于对天然气瓶内部进行高压清洗，将气瓶内部的污垢残留物清除干净。
配置专用清洗抢，可全方位清洗瓶体内部；
2) 气瓶内部清洗机主要技术参数
a) 耗电功率： 2.2KW
b) 耗用水流量： 20L/min
c) 清理效率： 2 min/只气瓶（以80L气瓶为例）
