标准 | 日标 |
---|---|
材质 | 合金钢 |
工作温度 | 高温 |
公称通径 | 15A-25A(mm) |
规格 | 15A-25A |
连接形式 | 螺纹 |
流动方向 | 单向 |
驱动方式 | 手动 |
适用介质 | 蒸汽 |
形态 | 角式 |
种类 | 圆盘式 |
零部件及配件 | 配件 |
压力环境 | 高压 |
类型(通道位置) | 二通式 |
品牌 | 日本TLV |
型号 | A46SW |
![](https://www.qqbfw580.com/file/upload/202112/30/183725351.jpg)

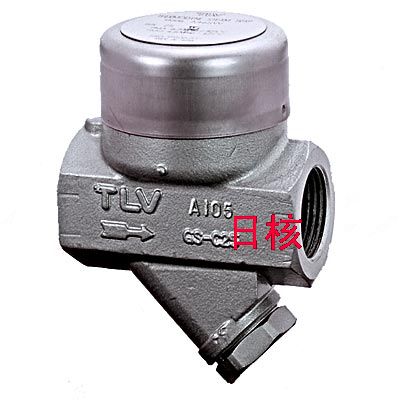

带有热静力排空气装置的热动力圆盘式蒸汽疏水阀
A46SW圆盘疏水阀特点:
空气夹套式疏水阀,使用寿命长,适用于蒸汽主管及盘管换热设备。
1.在线更换内件,降低维修费用。
2.空气夹套减少了无负荷时的阀门动作,延长了使用寿命。
3.双金属环式热静力空气排放装置确保快速启动。
4.高精磨的圆盘提供了良好的蒸汽密封,无“空气阻”。
5.内置易清洁的过滤网,减少故障率。
6.不锈钢工作表面经硬化处理,使用寿命长。
TLV蒸汽疏水阀-A46SW图片:日本TLV阀门-A46SW热动力疏水阀规格:
型号 | A46S | A46SW | |||||
连接方式 | 螺纹 | 承插焊 | 法兰 | 螺纹 | 承插焊 | 法兰 | |
口径(mm) | 15,20,25 | 25 | 25,32,40,50 | ||||
阀嘴 | 2,5,10,14,22,32 | 2,5,10,14,22,32 | |||||
**大工作压力(MPaG) PMO | 4.6 | ||||||
**小工作压力(MPaG) | 0.03 | ||||||
**大工作温度(℃) TMO | 425 | ||||||
**大背压 | 入口压力的80% | ||||||
受压外壳的设计条件(非工作条件):**大允许压力(MPaG)PMA:4.6(A46SW),6.5(A46S) **大允许温度(℃)TMA:425 |
