标准 | 日标 |
---|---|
材质 | 铸钢 |
工作温度 | 常温 |
公称通径 | 15A-50A(mm) |
规格 | 15A-50A |
连接形式 | 螺纹 |
流动方向 | 单向 |
驱动方式 | 手动 |
适用介质 | 蒸汽 |
形态 | 蝶式 |
种类 | 圆盘式 |
零部件及配件 | 配件 |
压力环境 | 常压 |
类型(通道位置) | 二通式 |
品牌 | 日本TLV |
型号 | A3N AF3N |
![](https://www.qqbfw580.com/file/upload/202112/30/183822221.jpg)

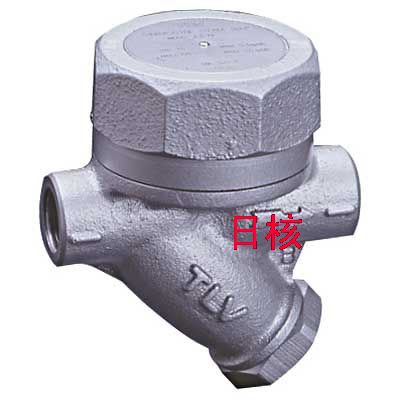

带有热静力排空气装置的热动力圆盘式蒸汽疏水阀
特点
蒸汽夹套式疏水阀,使用寿命长,适用于蒸汽主管、伴热和盘管换热设备。
1.可在线更换阀门内件。
2.蒸汽夹套减少了无负荷时的阀门动作。
3.双金属环式热静力空气排放装置确保快速启动。
4.高精磨的圆盘提供了良好的蒸汽密封,无“空气绑”。
5.内置大流通面积过滤网、减少故障率。
6.高等级的可重负利用的密封垫圈。
7.工作表面经硬化处理,使用寿命长。
日本TLV阀门-A3N蒸汽疏水阀图片:
![](http://www.shazbil.com/UploadFile/201231310727809.jpg)
TLV热动力疏水阀-A3N规格:
型号 | A3N | AF3N |
连接方式 | 螺纹 | 法兰 |
口径(mm) | 15,20,25,32,40,50 | |
**大工作压力(MPaG) PMO | 1.57 | |
**小工作压力(MPaG) | 0.03 | |
**大工作温度(℃) TMO | 220 | |
**大背压 | 入口压力的80% | |
受压外壳的设计条件(非工作条件):**大允许压力(MPaG)PMA:1.57, **大 允许温度(℃)TMA:220 |
