| 产品类型 | 三相异步电动机 |
|---|---|
| 极数 | 4极 |
| 额定功率 | 560KW |
| 额定电压 | 6000（V） |
| 额定转速 | 1480（rpm） |
| 产品认证 | CE |
| 应用范围 | 风机 减速机 破碎机 水泵 矿山 化工 |
| 品牌 | 佳木斯 |
| 型号 | YR4501-4 |
YR系列(IP23 IP44)高压绕线式三相异步电动机
YR系列,YRKK,YRKS系列高压三相异步电动机(中心高335-630毫米)是按照引进瑞士ABB公司高压三相异步电动机设计制造技术,是JS,JSQ,JR和JRQ老系列产品的更新换代产品.本系列电动机用料考究,制造精良,具有力能指标高,噪声及振动小,可靠性高,使用安装维修方便等特点.本系列电动机的功率等级,安装尺寸,电气性能均符合**标准GB755<<旋转电机基本技术要求>>,国际电工委员会IEC标准.本系列电动机各部分机械尺寸,公差符合**标准GB1800-1804和**标准化委员会ISO标准.本系列电动机的防护等级有IP23和IP44两种,如果客户需要其他防护等级如IP24及IP54等可另行协商.
本系列电动机的冷却方式根据GB1993和IEC34-6<电机冷却方法>的标准,有IC01,IC611和IC81W等三种,如果用户要求其他冷却方法可另行协商.
本系列电动机基本安装方式为卧式带底脚(IMB3)结构,符合GB997和IEC34-7<电机结构及安装形式代号>的规定
本系列电动机是转子绕线型,按防护等级及冷却方式可分为以下三个系列

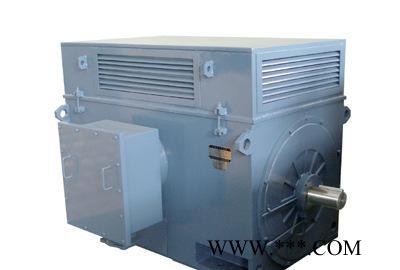

电动机采用箱式结构.机座采用钢板焊成的箱型结构,重量轻,刚度好.机座两侧及顶部均有窗孔,可以安装防护罩或盖板,拆下防护罩或盖板后可以观察及触及电机内部,便于电机的维护和修理.
YR系列为基本系列,防护等级为IP23,将其防护罩及盖板拆去并在机座顶部及侧面安装不同的顶罩及盖板后,可以形成各种不同防护方式及冷却方式的电机.定子采用滑入式外压装结构,定子绕阻采用F级绝缘材料,端部有可靠的固定及捆扎,在制造过程中经过多次匝间脉冲电压试验及对地耐压试验,并采用真空压力浸渍无溶剂漆工艺(VPI)处理,因此,电动机的绝缘性能优良可靠,机械强度好,防潮能力强.绕线转子采用F级绝缘材料和真空压力浸渍无溶剂漆工艺(VPI)处理,转子焊头和接线处全部有靠的绝缘.轴承有滚动轴承和滑动轴承两种形式,按照电机功率大小及转速而定,其基本形式的防护等级为IP44,如电机具有较高的防护等级时,轴承的防护等级也随之提高.主出线盒为IP54防护等级,一般装于电机右侧(面对电机轴伸端看),也可按订货要求装于电机左侧.主出线盒内,外均有单独的接地端子.
电动机可用于驱动各种通用机械如压缩机,水泵,破碎机,切削机床,运输机械及其他机械设备,在矿山,机械,石油,化工,电站等各种工矿企业中作原动机使用.用以传动的鼓风机,磨煤机,轧钢机,卷扬机,皮带机的电机应在订货时提供有关技术资料。
