| 极数 | 2极 |
|---|---|
| 额定功率 | 1.1KW |
| 额定电压 | 380（V） |
| 额定转速 | 2830（rpm） |
| 产品认证 | ISO9001-2000 |
| 应用范围 | 风机 水泵 |
| 产品类型 | 三相异步电动机 |
| 品牌 | 上起 |
| 型号 | YTSP/YVP/YVPEJ802-2 |
YTSP系列变频电机 YTSP/YVP/YVPEJ802-2
YTSP变频调速电机
YTSP系列变频调速三相异步电动机
YTSP电机样本
变频电机的优点：除了所知道的宽频，节能之外，最大的优点就是有效限制启动电流。就是说采用变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下(根据机种不同，为125%~200%)。用工频电源直接起动时，起动电流为6~7倍，因此，将产生机械电气上的冲击。采用变频器传动可以平滑地起动(起动时间变长)。起动电流为额定电流的1.2~1.5倍，起动转矩为70%~120%额定转矩；对于带有转矩自动增强功能的变频器，起动转矩为100%以上，可以带全负载起动。
YTSP系列变频电机概述：
YTSP变频调速电动机是靠改变供电频率达到电机调速的目的，它依据的原理（公式）：n=60f/p
式中： n—每分钟转速 p—极对数 f—频率（我国电网标准为50Hz）
由上述公式看出，当电机极数（p）一定时，频率改变，变频电机每分钟转速（n）将随之改变，通过变频器改变供电频率，以达到调速目的。
YTSP变频电机有时需要与变频器配合使用。目前国际上普遍采用变频调速，因为变频调速有以下优点：
1、效率高、节能显著；
2、调速平滑能在5～100Hz范围内无级调速；
3、低频起动时力矩对负载冲击小；
4、起动电流小，不用附加起动设备；
5、体积小、重量轻、安装尺寸和Y系列相同；
6、在风罩内装有轴流风机，在各种转速下，均有良好的冷却效果；
7、应用范围广，在50Hz以下可作恒转矩运行，在50Hz以上可作恒功率运行；
8、较电磁调速电机节能降耗，调速范围广，结构简单，使用可靠，维修方便。
YTSP系列电动机使用条件
1、环境温度不超过-15℃～+40℃ 5、工作制：连续S1
2、海拔不超过1000m 6、电机绝缘等级：F级
3、电机防护等级IP44 7、额定频率50Hz
4、额定电压380(220)V±10%
YTSP系列电机调速系统的特性
YTSP电动机变频调速范围（标准系列）：5～50Hz恒转矩调速；50～100Hz恒功率调速。在矢量控制条件下，调速范围还可扩大。>
注：YTSP电机可选装光电编码器、制动器、测速发电、超速开关。（为预定产品）
YTSP变频电机型号
YTSP电机参数
型号 | 标称功率 | 额定电流 | 额定转矩 | 最大转矩倍数 | 转差率 | 重 量 | |
Type | Nominal Power | Rated Current | Rated Torque | Break Torque Multiple | Slip | Weight(kg) | |
(kW) | (A) | (N.m) | (Times) | (%) | IC416 | IC411 | |
YTSP90S-4 | 1.1 | 3 | 7 | 2.5 | 5.5 | 17 | 15 |
YTSP90L-4 | 1.5 | 4 | 9.5 | 27 | 25 | ||
YTSP100L1-4 | 2.2 | 5.2 | 14 | 4.2 | 33 | 30 | |
YTSP100L2-4 | 3 | 7 | 19 | 37 | 34 | ||
YTSP112M-4 | 4 | 9 | 25.4 | 44 | 40 | ||
YTSP132S-4 | 5.5 | 11.5 | 35 | 2.8 | 80 | 72 | |
YTSP132M-4 | 7.5 | 15.5 | 47.7 | 97 | 89 | ||
YTSP160M-4 | 11 | 22 | 70 | 2.2 | 125 | 113 | |
YTSP160L-4 | 15 | 29 | 95.5 | 140 | 128 | ||
YTSP180M-4 | 18.5 | 36.8 | 117.1 | 1.8 | 210 | 190 | |
YTSP180L-4 | 22 | 42 | 140 | 250 | 230 | ||
YTSP200L-4 | 30 | 58 | 190.9 | 1.5 | 300 | 275 | |
YTSP225S-4 | 37 | 70 | 235.5 | 1.4 | 360 | 330 | |
YTSP225M-4 | 45 | 84 | 286.4 | 400 | 370 | ||
YTSP250M-4 | 55 | 105 | 350.1 | 480 | 450 | ||
YTSP280S-4 | 75 | 136 | 477.4 | 1.1 | 565 | 530 | |
YTSP280M-4 | 90 | 162 | 572.9 | 680 | 645 | ||
YTSP315S-4 | 110 | 200 | 700.2 | 1 | 870 | 830 | |
YTSP315M1-4 | 132 | 235 | 840.3 | 1025 | 985 | ||
YTSP315M2-4 | 160 | 280 | 1018.5 | 1095 | 1055 | ||
YTSP315L-4 | 200 | 360 | 1273.3 | 1160 | 1120 | ||
YTSP355M-4 | 250 | 440 | 1591.7 | 0.6 | 1600 | 1555 | |
YTSP355L-4 | 315 | 545 | 2005.5 | 1800 | 1755 | ||
YTSP400L1-4 | 355 | 610 | 2260 | 0.8 | 2400 |
| |
YTSP400L2-4 | 400 | 690 | 2547 | 2700 |
| ||
型号 | 标称功率 | 额定电流 | 额定转矩 | 最大转矩倍数 | 转差率 | 重 量 | |
Type | Nominal Power | Rated Current | Rated Torque | Break Torque Multiple | Slip | Weight(kg) | |
(kW) | (A) | (N.m) | (Times) | (%) | IC416 | IC411 | |
YTSP90S-6 | 0.75 | 2.5 | 7.1 | 2.5 | 6.5 | 17 | 15 |
YTSP90L-6 | 1.1 | 3.5 | 10.5 | 27 | 25 | ||
YTSP100L-6 | 1.5 | 4.4 | 14.3 | 5.3 | 37 | 34 | |
YTSP112M-6 | 2.2 | 6.1 | 21 | 5.1 | 44 | 40 | |
YTSP132S-6 | 3 | 7.5 | 28.6 | 3.2 | 80 | 72 | |
YTSP132M1-6 | 4 | 9.5 | 38.2 | 92 | 84 | ||
YTSP132M2-6 | 5.5 | 12.8 | 52.5 | 97 | 89 | ||
YTSP160M-6 | 7.5 | 18 | 71.6 | 2.6 | 125 | 113 | |
YTSP160L-6 | 11 | 26 | 105 | 140 | 128 | ||
YTSP180L-6 | 15 | 30 | 143 | 2 | 250 | 230 | |
YTSP200L1-6 | 18.5 | 38 | 176 | 1.6 | 300 | 275 | |
YTSP200L2-6 | 22 | 45 | 210 | 320 | 295 | ||
YTSP225M-6 | 30 | 55 | 286 | 1.5 | 400 | 370 | |
YTSP250M-6 | 37 | 72 | 353 | 480 | 450 | ||
YTSP280S-6 | 45 | 85 | 429 | 1 | 565 | 530 | |
YTSP280M-6 | 55 | 104 | 525 | 680 | 645 | ||
YTSP315S-6 | 75 | 139 | 716.1 | 0.9 | 870 | 830 | |
YTSP315M1-6 | 90 | 168 | 859.4 | 1025 | 985 | ||
YTSP315M2-6 | 110 | 205 | 1050.3 | 1095 | 1055 | ||
YTSP315L-6 | 132 | 245 | 1260 | 1160 | 1120 | ||
YTSP355M1-6 | 160 | 295 | 1528 | 1600 | 1555 | ||
YTSP355M2-6 | 200 | 370 | 1910 | 1680 | 1635 | ||
YTSP355L-6 | 250 | 445 | 2387.5 | 1.1 | 1800 | 1755 | |
YTSP400L1-6 | 315 | 600 | 3008 | 1 | 2600 |
| |
YTSP400L2-6 | 355 | 660 | 3390 | 2800 |
| ||
型号 | 标称功率 | 额定电流 | 额定转矩 | 最大转矩倍数 | 转差率 | 重 量 | |
Type | Nominal Power | Rated Current | Rated Torque | Break Torque Multiple | Slip | Weight(kg) | |
(kW) | (A) | (N.m) | (Times) | (%) | IC416 | IC411 | |
YTSP132S-8 | 2.2 | 6.4 | 28 | 2.5 | 4 | 80 | 72 |
YTSP132M-8 | 3 | 8.5 | 38.2 | 92 | 84 | ||
YTSP160M1-8 | 4 | 10.8 | 50.9 | 3.5 | 110 | 98 | |
YTSP160M2-8 | 5.5 | 14.5 | 70 | 125 | 113 | ||
YTSP160L-8 | 7.5 | 19 | 95.5 | 140 | 128 | ||
YTSP180L-8 | 11 | 26 | 140.1 | 2.4 | 250 | 230 | |
YTSP200L-8 | 15 | 35 | 191 | 1.9 | 300 | 275 | |
YTSP225S-8 | 18.5 | 40 | 235.6 | 1.6 | 360 | 335 | |
YTSP225M-8 | 22 | 47 | 280.1 | 400 | 375 | ||
YTSP250M-8 | 30 | 63 | 382 | 480 | 455 | ||
YTSP280S-8 | 37 | 75 | 471.1 | 1.3 | 565 | 530 | |
YTSP280M-8 | 45 | 92 | 573 | 680 | 645 | ||
YTSP315S-8 | 55 | 110 | 700.3 | 0.9 | 870 | 830 | |
YTSP315M1-8 | 75 | 145 | 955 | 1025 | 985 | ||
YTSP315M2-8 | 90 | 182 | 1146 | 1095 | 1055 | ||
YTSP315L-8 | 110 | 220 | 1400.7 | 1160 | 1120 | ||
YTSP355M1-8 | 132 | 265 | 1680.8 | 1600 | 1555 | ||
YTSP355M2-8 | 160 | 320 | 2037.3 | 1680 | 1635 | ||
YTSP355L-8 | 200 | 385 | 2546.7 | 1800 | 1755 | ||
YTSP400L-8 | 250 | 520 | 3183 | 1.1 | 2800 |
| |

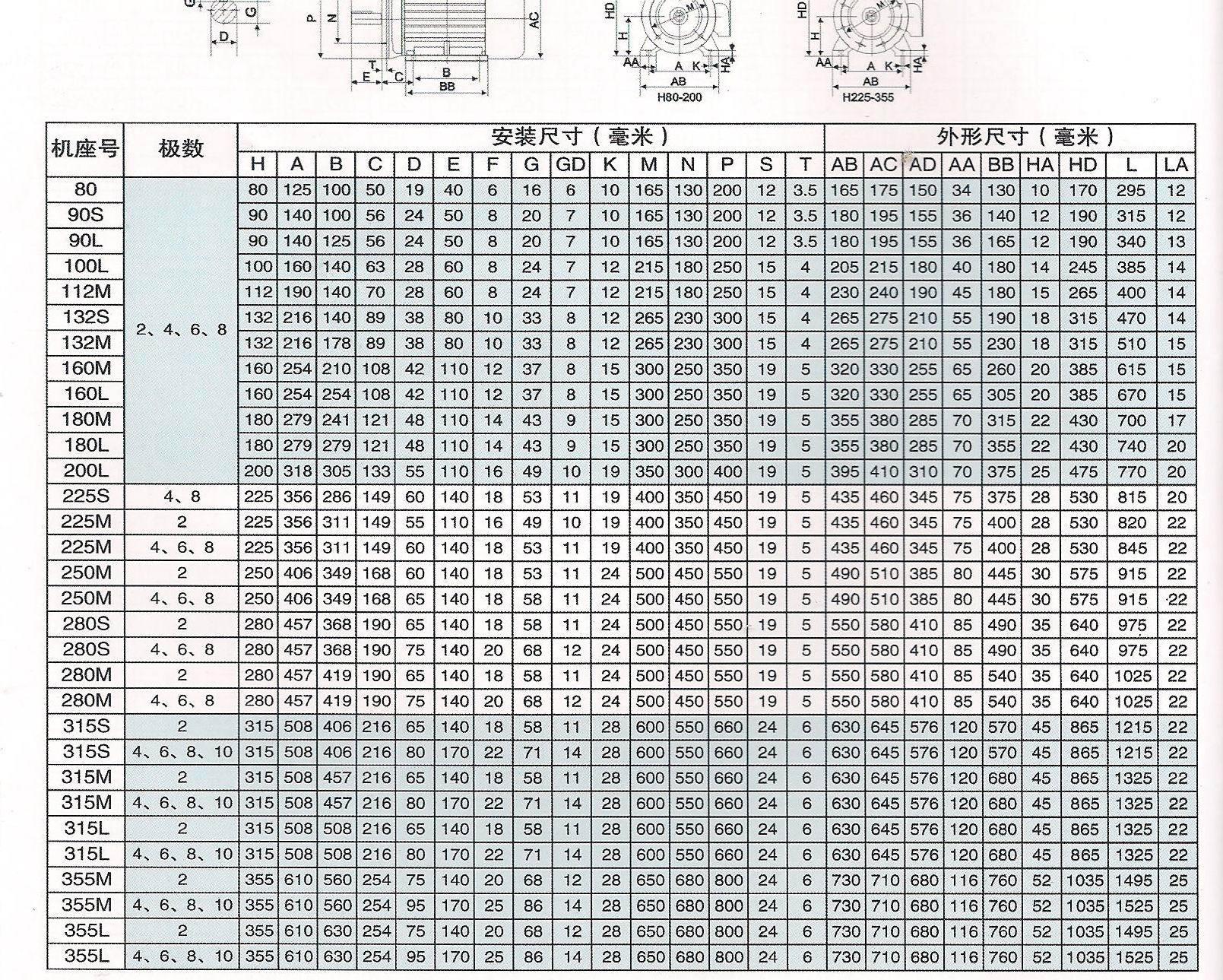

YTSP电机安装尺寸
