| 材质 | 铸铁，碳钢，不锈钢 |
|---|---|
| 连接形式 | 法兰，焊接，螺纹 |
| 种类 | 浮球式 |
| 公称通径 | 15-200（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 品牌 | 裕华，高山，金振，上海阀门，天津阀门，浙江阀门，河北阀门等 |
| 型号 | CS41H-16CIL |

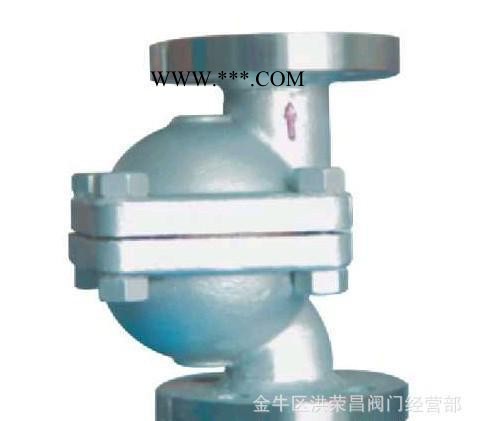

立式自由浮球式疏水阀是目前**先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的**高水平。我公司引进国外**先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。 立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的**大优点是可垂直安装于蒸汽管道上，使用方便。
立式自由浮球式疏水阀工作原理
立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
立式自由浮球式疏水阀型号规格外型尺寸表
型 号 | 通径 | 连接方式 | 外形尺寸 | |
H | L | |||
CS11H-16-ⅠL | 15 | 螺纹 | 120 | 84 |
20 | 120 | 84 | ||
25 | 120 | 84 | ||
CS41H-16-ⅠL | 15 | 法兰 | 150 | 84 |
20 | 150 | 84 | ||
25 | 150 | 84 | ||
CS11H-16-ⅡL | 15 | 螺纹 | 160 | 170 |
20 | 160 | 170 | ||
25 | 160 | 170 | ||
CS41H-16-ⅡL | 15 | 法兰 | 210 | 195 |
20 | 210 | 195 | ||
25 | 210 | 195 | ||
