材质	铸铁，碳钢，不锈钢
连接形式	法兰，焊接，螺纹
种类	圆盘式
公称通径	15-50（mm）
适用介质	蒸汽
压力环境	常压
工作温度	高温
标准	国标
流动方向	单向
驱动方式	水力控制
品牌	裕华，高山，金振，上海阀门，天津阀门，浙江阀门，河北阀门等
型号	CS19H-16

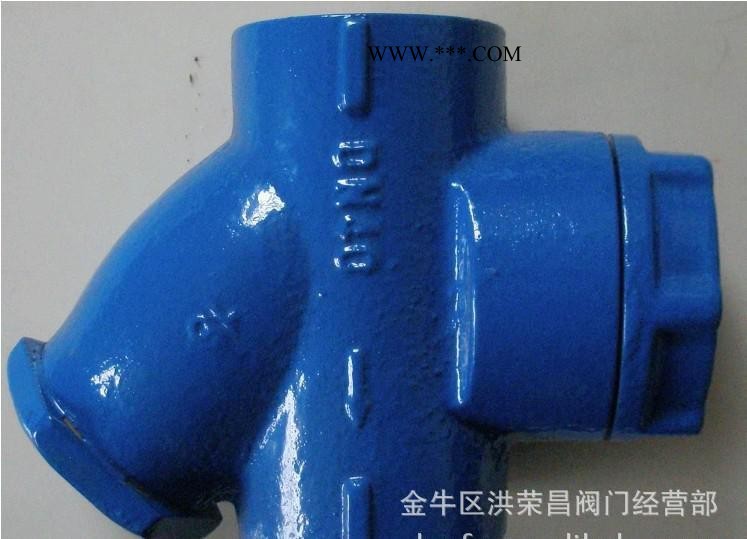

内螺纹热动力式蒸汽疏水阀的详细资料：

一、内螺纹热动力式蒸汽疏水阀结构特点

1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤器和排污。
3、该阀动作灵敏可靠，排水量大。
二、内螺纹热动力式蒸汽疏水阀工作原理本疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件热动力型疏水阀
　　这类疏水阀根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。因热动力式疏水阀的工作动力来源于蒸汽，所以蒸汽浪费比较大。结构简单、耐水击**大背为50%，有噪音，阀片工作频繁，使用寿命短。
　　热动力型疏水阀有热动力式（圆盘式）、脉冲式、孔板式
　　1. 热动力式疏水阀：
　　热动力式疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。漏汽率3%，过冷度为8℃-15℃。
　　当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽随后排放，因蒸汽比凝结水的体积和流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放,循环工作，间断排水。
三、内螺纹热动力式蒸汽疏水阀主要零件材料

主要零件	阀体	阀盖	阀片	阀帽
材料	铸钢	锻钢	不锈钢	不锈钢

四、内螺纹热动力式蒸汽疏水阀主要外型及连接尺寸

产品型号	DN	尺寸（mm）
		螺纹连接		承插焊连接		法兰连接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-Φd
CS19H-16/25/40C CS69H-16/25/40C CS49H-16/25/40C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4-Φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×Φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×Φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×Φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×Φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×Φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14
