| 材质 | 铸铁 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 浮球式 |
| 公称通径 | 15-100（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 热力 |
| 零部件及配件 | 阀体 |
| 类型(通道位置) | 二通式 |
| 规格 | 15-100mm |
| 品牌 | 上海篮高 |
| 型号 | 981 983 |

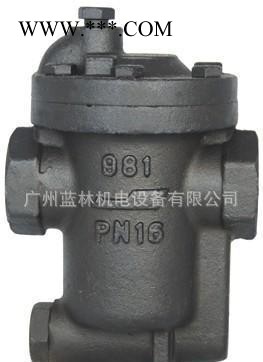

| 一、倒吊桶式蒸汽疏水阀产品介绍 倒置桶型“蒸汽疏水阀”有特殊的杠杆结构，广泛用于造纸、石油、印染、纺织、化工、食品等各种工业加热设备的蒸汽管道。 二、倒吊桶式蒸汽疏水阀工作原理 倒置桶型“蒸汽疏水阀”内部结构是杠杆系统连接倒置桶，开启与关闭是根据凝结水和蒸汽的密度差来工作的，管路启动时，“疏水阀”阀座处于开启状态，迅速将滞留管道的空气和低温冷凝水排出，当蒸汽进入倒置桶内，倒置桶产生向上浮力，桶上的连接杠杆带动阀辧关闭“阀门”。当一部分蒸汽产生凝结水，桶内失去浮力下沉，倒置桶连接杠杆带动阀辧开启“阀门”。 三、倒吊桶式蒸汽疏水阀结构特点 1，结构简单，不易故障。无插销或铰链结构，无固定磨损，节能效果佳。耐磨络钢阀座，不锈钢结构。使用寿命长。 2，间歇排放杂质均可冲走，不积污垢，自动排空气。 3，有多种节流孔选择，在不同压力下，可达到**高排水流量。 4，内部零件安装在阀盖上，维修方便。 四、倒吊桶式蒸汽疏水阀应用场合 1，蒸汽管线 2，工艺设备 3，蒸煮设备 4，蒸汽加热桶 5，模压机 6，机组式加热器 7，油预热器 8，转换器 9，盘管 10，滚筒 五、倒吊桶疏水阀连续排水量表 倒吊桶式蒸汽疏水阀的工作原理 1、蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时，桶在底部，阀门全开。凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。 2、蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。 3、当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。 4、阀门开始打开，作用在阀瓣上的压差**会减小。桶体将迅速下降，使阀门全开。积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始了。 |
