| 材质 | 碳钢 |
|---|---|
| 连接形式 | 螺纹 |
| 结构形式 | 浮动球球阀 |
| 公称通径 | DN20-800（mm） |
| 适用介质 | 水 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 用途 | 换向 |
| 类型(通道位置) | 直通式 |
| 作用对象 | 水 |
| 规格 | DN50 |
| 品牌 | 上海良工阀门 |
| 型号 | Q641N |
一、气动高压球阀 概述

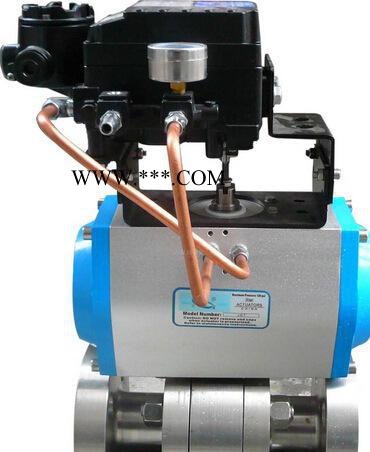

气动高压球阀以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可实现全开-全关动作。气动高压球阀由气动活塞式执行机构和高压球阀组成，可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。 气动高压球阀广泛应用在石油、化工、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或**地控制。
二、气动高压球阀 性能参数
驱 动 | 压缩空气4～7bar(可带手轮) |
公称通径 | 8～100mm |
电控 | DC24V、AC220V、4－20MA |
公称压力 | 1.6～6.4MPa；6.4MPa以上可定制 |
适用温度 | 常温PTFE：-29℃～+150℃ |
中温PPL：-29℃～+250℃ | |
连接方式 | 内螺纹 |
阀结构 | 三块式 |
阀体材质 | 不锈钢316L、316、304、304L |
阀球材质 | 不锈钢316L、316、304L、304 |
密封材质 | PTFE、PPL |
适用介质 | 气体、水、油类、轻微腐蚀性介质等 |
可选附件 | 限位开关、电磁阀、减压阀 |
三、高压球阀 主要连接尺寸
尺寸 | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
D | φ8 | φ10 | φ15 | φ20 | φ25 | φ32 | φ40 | φ50 | φ65 | φ80 | φ100 |
L | 60 | 60 | 69 | 75 | 86 | 105 | 110 | 130 | 150 | 170 | 215 |
H | 50 | 50 | 55 | 60 | 70 | 82 | 90 | 105 | 120 | 132 | 160 |
W | 90 | 90 | 100 | 120 | 140 | 140 | 180 | 200 | 220 | 240 | 300 |
重量（g） | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
