| 材质 | 铸铁，碳钢，不锈钢 |
|---|---|
| 连接形式 | 法兰，焊接，螺纹 |
| 种类 | 圆盘式 |
| 公称通径 | 15-200（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 品牌 | 裕华，高山，金振，上海阀门，天津阀门，浙江阀门，河北阀门等 |
| 型号 | CS49H-16 |

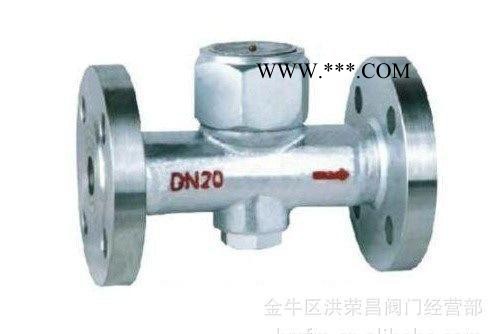

CS49H圆盘式蒸汽疏水阀原理：
在过热蒸汽管线上如果没有凝结水产生，疏水阀不会开启，工作质量高。阀体为合金钢，阀心为硬质合金，该阀最高允许温度为550℃，经久耐用，使用寿命长，是高压、高温过热蒸汽专用疏水阀。
圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
CS49H圆盘式蒸汽疏水阀特点
体积小，重量轻，不受安装位置的限制。
全部材质均为不锈钢件，经久耐用，耐腐蚀。
在室外不怕冷冻，能耐水击，耐过热。
过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
结构简单，安装维修方便。
圆盘式蒸汽疏水阀主要性能以及零部件
部件名称 | CS19W-16-40C | CS49W-16-40C |
阀 体 | 3Cr13 | 3Cr13 |
阀盖、螺塞 | 2Cr13 | 2Cr13 |
阀 片 | 3Cr13 | 3Cr13 |
过 滤 网 | 304 | 304 |
部件名称 | CS19H-16C-40C | CS49H-16C-40C |
阀 体 | WCB | WCB |
阀盖、螺塞 | WCB | WCB |
阀 片 | 3Cr13 | 3Cr13 |
过 滤 网 | 304 | 304 |
圆盘式蒸汽疏水阀型号规格外型尺寸表
产品型号 | 公称通径 | 连接方式 | 工作压力 | 最高允许 | 外形尺寸 | |||
L | H | H2 | W | |||||
CS49W-16-40C CS49H-16-40C | 15 | 法兰 | 0.05-4.0 | 425 | 150 | 58 | 47 | 61 |
20 | 法兰 | 0.05-4.0 | 425 | 150 | 58 | 47 | 61 | |
25 | 法兰 | 0.05-4.0 | 425 | 160 | 62 | 43 | 61 | |
32 | 法兰 | 0.05-40 | 425 | 210 | 78 | 52 | 79 | |
40 | 法兰 | 0.05-40 | 425 | 230 | 80 | 55 | 79 | |
50 | 法兰 | 0.05-40 | 425 | 230 | 80.5 | 64.5 | 79 | |
65 | 法兰 | 0.05-40 | 425 | 280 | 100 | 82 | 85 | |
80 | 法兰 | 0.05-40 | 425 | 310 | 118 | 92 | 110 | |
100 | 法兰 | 0.05-40 | 425 | 460 | 128 | 102 | 110 | |
CS19W-16-40C CS19H-16-40C | 15 | 螺纹 | 0.05-40 | 425 | 80 | 47 | 54 | 47 |
20 | 螺纹 | 0.05-40 | 425 | 90 | 52 | 59 | 57 | |
25 | 螺纹 | 0.05-40 | 425 | 95 | 59 | 62 | 57 | |
32 | 螺纹 | 0.05-40 | 425 | 105 | 70.5 | 89.5 | 80 | |
40 | 螺纹 | 0.05-40 | 425 | 110 | 70.5 | 89.5 | 80 | |
50 | 螺纹 | 0.05-40 | 425 | 120 | 70.5 | 104.5 | 80 | |
CS69W-16-40C CS69H-16-40C | 15 | 承插焊 | 0.05-40 | 425 | 80 | 47 | 54 | 47 |
20 | 承插焊 | 0.05-40 | 425 | 90 | 52 | 59 | 57 | |
25 | 承插焊 | 0.05-40 | 425 | 95 | 59 | 62 | 57 | |
32 | 承插焊 | 0.05-40 | 425 | 105 | 70.5 | 89.5 | 80 | |
40 | 承插焊 | 0.05-40 | 425 | 110 | 70.5 | 89.5 | 80 | |
50 | 承插焊 | 0.05-40 | 425 | 120 | 70.5 | 104.5 | 80 | |
