| 材质 | 铸铁，碳钢，不锈钢 |
|---|---|
| 连接形式 | 法兰，焊接，螺纹 |
| 种类 | 双金属片 |
| 公称通径 | 15-200（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 品牌 | 裕华，高山，金振，上海阀门，天津阀门，浙江阀门，河北阀门等 |
| 型号 | CS47H-16C |

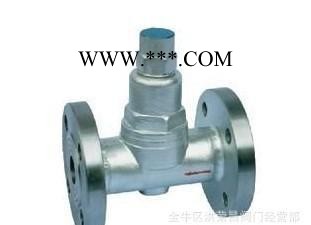

可调双金属片蒸汽疏水阀特点及性能：
1、新型SCCV关闭系统设计，关闭可靠，寿命长久。
2、排放温度可调整，有效地利用高温凝结水中的显热，节能效果显著。
3、排放温度在管网运行时**可进行，并可任意角度安装。
4、阀前始终存有高温凝结水，形成可靠的水封，无蒸汽泄漏。
5、抗水击，排空气性能优良。
6、动作时无噪音，有利于保护环境。
7、通汽初始，阀门全部开启，低温冷凝水和空气迅速排除，大大缩短设备启动时间。
8、内部零件全部用不锈钢制造，抗腐蚀、汽蚀。
可调双金属片蒸汽疏水阀用途：
用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等。
可调双金属片蒸汽疏水阀主要外型及连接尺寸
Main External And Connecting Dinensions
| 产品型号 Produstion Type | 公称通径DN(mm) Nominal Diameter | 连接方式 | 使用压力范围 （Mpa) | **高允许温度℃ Max Vouchsafement Temperature | 调整温度范围℃ | 阀体材质 Material Of Body | 主要零件材质 Material For Main Parts | 外形尺寸 | |||
| L | H1 | H2 | W | ||||||||
| TB6 (CS17H-16C) | 15-20 25 | 内螺纹 ZG1/2"-1" | 0.01-1.6 | 220 | 50-180 | A105 (25) | SUS(3Cr13) | 90 95 | 109 | 35 | 58 |
| TB6F (CS47H-16C) | 15-20 25 32-50 | 法兰 Flange | 0.01-1.6 | 220 | 50-180 | A105 (25) | SUS(3Cr13) | 150 160 230 | 109 | 35 | 58 |
| TB6W (CS67H-16C) | 15-20 25 | 承插焊 | 0.01-1.6 | 220 | 50-180 | A105 (25) | SUS(3Cr13) | 90 95 | 109 | 35 | 58 |
| TB11 (CS17H-16C) | 15-20 25 | 内螺 纹ZG1/2"-1" | 0.01-1.6 | 220 | 60-190 | A105 (25) | SUS(3Cr13) | 90 95 | 109 | 35 | 58 |
| TB11F (CS47H-16C) | 15-20 25 32-50 | 法兰 Flange | 0.01-1.6 | 220 | 60-190 | A105 (25) | SUS(3Cr13) | 150 160 230 | 109 | 35 | 58 |
| TB3 (CS67H-16C) | 15-20 25 | 内螺 纹ZG1/2"-1" | 0.01-1.6 | 350 | 50-190 | A105 (25) | SUS(3Cr13) | 90 95 | 85 | 23 | 54 |
| TB3F (CS47H-16C) | 15-20 25 | 法兰 Flange | 0.01-1.6 | 350 | 50-190 | A105 (25) | SUS(3Cr13) | 150 160 | 85 | 23 | 54 |
| TB3W (CS67H-16C) | 15-20 25 | 承插焊 | 0.01-1.6 | 350 | 50-190 | A105 (25) | SUS(3Cr13) | 90 95 | 85 | 23 | 54 |
| TB5 (CS17H-21C) | 15-20 25 | 内螺 纹ZG1/2"-1" | 0.01-2.1 | 350 | 50-200 | A105 (25) | SUS(3Cr13) | 90 95 | 85 | 23 | 54 |
| TB5F (CS47H-21C) | 15-20 25 | 法兰 Flange | 0.01-2.1 | 350 | 50-200 | A105 (25) | SUS(3Cr13) | 150 160 | 85 | 23 | 54 |
| TB5W (CS67H-21C) | 15-20 25 | 承插焊 | 0.01-2.1 | 350 | 50-200 | A105 (25) | SUS(3Cr13) | 90 95 | 85 | 23 | 54 |
