| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 圆盘式 |
| 公称通径 | 15-200（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 热力 |
| 零部件及配件 | 阀体 |
| 类型(通道位置) | 二通式 |
| 规格 | 15-200mm |
| 品牌 | 上海篮高、天泰、中沪、上冶、良精、沪江、沪工、上海电站、上 |
| 型号 | CS49H-16、CS49H-16C、CS49H-25C、CS49H-64C、CS49H-100C |

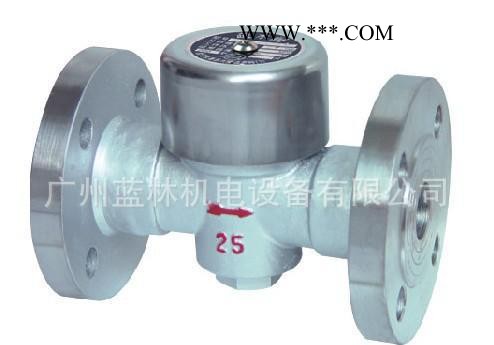

一、产品概述：
是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。本阀门适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。
二、特点与性能：
1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤网和排污阀。
3、该阀动作灵敏可靠、排水量大。
三、主要零件材料：
| 阀体 | 锻钢 |
| 阀帽 | 不锈钢 |
| 阀盖 | 锈钢 |
| 阀片 | 不锈钢 |
| 阀体密封面 | 不锈钢 |
四、排水量(kg/h)
| 产品型号 | DN | 工作压力( Mpa) | ||||||
| 0.05 | 0.15 | 0.4 | 0.6 | 1.0 | 1.6 | 2.5 | ||
| CS19H-16C CS49H-16C CS69H-16C | 15.20.25 | 150 | 280 | 400 | 475 | 600 | 800 | |
| 32.40.50 | 550 | 650 | 900 | 1200 | 1700 | 2100 | ||
| CS19H-25 CS49H-25 CS69H-25 | 15.20.25 | 1717 | 1828 | 2536 | 2701 | 3202 | 3581 | |
| 32.40 | 66 | 119 | 321 | 470 | 534 | |||
| 50 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
| CS19H-40 CS49H-40 CS69H-40 | 15.20.25 | 56 | 119 | 321 | 470 | 534 | ||
| 32.40.20 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
五、主要外型及连接尺寸：
| 产品型号 | DN | ||||||||||||||||||||||||||||||
| L | H | H1 | D | K | d | c | f | N- Φ | RC | L | H | H1 | L | H | H1 | D | t | ||||||||||||||
| (mm) | (mm) | (mm) | |||||||||||||||||||||||||||||
| 15 | 150 | 57 | 35 | 95 | 65 | 45 | 14 | 2 | 4-14 | 1/2 | 90 | 57 | 35 | 90 | 57 | 35 | 23 | 7 | ||||||||||||
| 20 | 150 | 60 | 43 | 105 | 75 | 55 | 14 | 2 | 4-14 | 3/4 | 90 | 60 | 43 | 90 | 60 | 43 | 26 | 7 | |||||||||||||
| 25 | 160 | 68 | 50 | 115 | 85 | 65 | 14 | 2 | 4-14 | 1 | 95 | 60 | 50 | 95 | 68 | 50 | 33 | 10 | |||||||||||||
| 32 | 200 | 90 | 80 | 135 | 100 | 78 | 16 | 2 | 4-18 | 11/4 | 105 | 90 | 80 | 105 | 90 | 80 | 42 | 12 | |||||||||||||
| 40 | 230 | 90 | 80 | 145 | 110 | 85 | 16 | 3 | 4-18 | 11/2 | 110 | 90 | 80 | 110 | 90 | 80 | 52 | 12 | |||||||||||||
| 50 | 230 | 95 | 87 | 160 | 125 | 100 | 16 | 3 | 4-18 | 2 | 120 | 95 | 87 | 120 | 95 | 87 | 62 | 12 | |||||||||||||
| CX19H-40 CX49H-40 CX69H-40 | 15 | 150 | 61 | 41 | 95 | 65 | 45 | 16 | 2 | 4-14 | 1/2 | 75 | 61 | 41 | 75 | 61 | 41 | 23 | 9 | ||||||||||||
| 20 | 150 | 64 | 45 | 105 | 75 | 55 | 16 | 2 | 4-14 | 3/4 | 85 | 64 | 45 | 85 | 64 | 45 | 26 | 12 | |||||||||||||
| 25 | 160 | 68 | 45 | 115 | 85 | 65 | 16 | 2 | 4-14 | 1 | 95 | 68 | 45 | 95 | 68 | 45 | 33 | 15 | |||||||||||||
| 32 | 200 | 81 | 56 | 135 | 100 | 78 | 18 | 2 | 4-18 | 11/4 | 105 | 81 | 56 | 105 | 81 | 56 | 40 | 15 | |||||||||||||
| 40 | 230 | 81 | 56 | 145 | 110 | 85 | 18 | 3 | 4-18 | 11/2 | 110 | 81 | 56 | 110 | 81 | 56 | 50 | 15 | |||||||||||||
| 50 | 230 | 69 | 64 | 160 | 125 | 100 | 20 | 3 | 4-18 | 2 | 120 | 89 | 64 | 120 | 89 | 64 | 60 | 20 | |||||||||||||
