| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN50（mm） |
| 密封形式 | 硬密封型 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 形态 | 柱塞式 |
| 零部件及配件 | 执行器,阀体,阀杆,定位器 |
| 类型(通道位置) | 直通 |
| 适用介质 | 天然气 液化气 |
| 用途 | 截止 |
| 规格 | DN50~1200 |
| 品牌 | 上海金盾阀门 |
| 型号 | QDQ42F-25 |

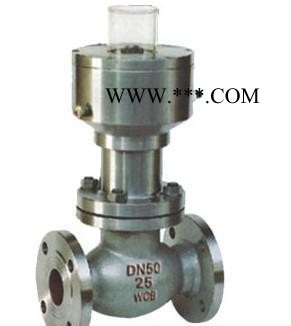

QDQ42F气动紧急切断阀
用途和性能规范：
本阀是一种安全保护阀，安装在液化石油气（燃气），液相与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。 电控的工作原理 本阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭. 主要性能规范
| 压力等级 | 2.5/4.0Mpa | 气缸工作压力 | ≤2.0Mpa |
| 使用温度 | -40~+80℃ | 气缸使用介质 | 氮气`无水空气 |
| 使用介质 | 天然气，液化气， | 熔闭时间 | ±70℃ |
| 关闭时间 | ≤5秒 | 气缸开启压力 | ≥0.5-0.7Mpa |
主要零件材料
| 零 件 名 称 | 材 料 |
| 阀 体 阀 盖 | 碳 素 钢 |
| 气缸， 活塞 | 球墨铸铁 |
| 密封圈， O型川 | 聚四氟乙烯，丁晴橡胶 |
| 弹簧 | 50CrVA（弹簧钢） |
气 动 紧 急 切 断 阀 按 装 尺 寸
| DN-JIS | L | **大流量:升/分Max.FIoW/min | |
| mm | in | ||
| 25 | 1" | 160 | 160 |
| 32 | 1-1/4" | 200 | 400 |
| 40 | 1-1/2" | 200 | 400 |
| 50 | 2" | 240 | 640 |
| 80 | 3" | 283 | 1600 |
| 100 | 4" | 305 | 2500 |
| 150 | 6" | 403 | 3300 |
| 200 | 8" | 502 | 5900 |
