压力环境	高压
工作温度	高温
流动方向	单向
驱动方式	气动
零部件及配件	执行器
类型(通道位置)	二通式
标准	国标
密封形式	硬密封型
规格	15-500mm
加工定制	是
材质	碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB
连接形式	法兰
公称通径	15-500（mm）
适用介质	水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气
品牌	上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪
型号	ZMQP-16C、ZMQP-25C、ZMQP-40C、ZMQP-64C、ZMQP-100C、ZMQP

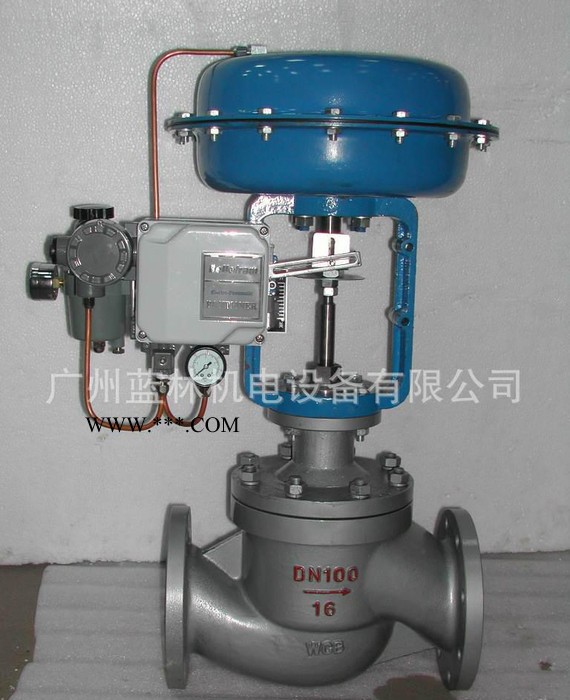

一、ZMQP气动切断阀概述

该系列气动切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

ZMQP气动切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

本系列气动切断阀产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

二、ZMQP气动切断阀产品特点

该系列气动切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。平衡型阀内件，提高了切断阀的许用压差。波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。活塞式执行机构，操作力大，使用压差大。

三、ZMQP气动切断阀零件材料

阀体、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料：聚四氟乙烯、柔性石墨
波纹膜片：ding qing橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞（软质件）：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti

四、ZMQP气动切断阀型号意义

ZMQP型气动三通切断阀示例：ZMQM-162KGZMQP表示气动三通切断阀，公称压力1.6MPA，作用方式为气开式，工作温度为-40至450°c

五、ZMQP气动切断阀性能参数

公称通径DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数kv	套筒			11	20	30	48	75	120	190	300	480	760
	单座	5	7	11	20	30	48	75	120	190	300	480	760
	三通
额定行程（mm）		8				12		20		25	40		50
允许泄漏量	硬密封（L/H）	套筒5×10-5阀额定容量　单座、三通1.2×10-7×阀的额定容量
	软密封（ml/min）	无
介质温度℃		-200～+200、-40～+450
膜片有效面积（cm2）（薄膜式切断阀）		100				200		400			600	1000
公称压力PN（MPa）		1.6　4.0　6.4
允许压差（MPa）	单座	6.4	6.4	3.8	2.5	2.9	1.8	2.0	1.3	0.83	0.8	0.55	0.52
	套筒	6.4
信号压力KPa		200（薄膜片）
阀体		Ht200 ZG230-450ZG1Cr18Ni9Ti
阀塞套筒		1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀芯、阀座		1Cr18Ni9Ti Cr18Ni12Mo2Ti
填　料		聚四乙烯　柔性石墨

标准附件：空气过滤减压器、电磁阀、阀位回讯器等：
