| 加工定制 | 是 |
| 连接形式 | 法兰 |
| 材质 | 碳钢 |
| 阀瓣开启高度 | 微启式安全阀 |
| 结构形式 | 弹簧式 |
| 公称通径 | 15-300（mm） |
| 适用介质 | 液化气 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 零部件及配件 | 阀体 |
| 形态 | 柱塞式 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 阀体构造 | 封闭式 |
| 规格 | 15-300mm |
| 品牌 | 中国永一、浙江天正、浙江罗浮、浙江双天、浙江天一、浙江天和 |
| 型号 | A42F-16C、A42F-25C、A42F-40C、A42F-64C、A42F-100C、AH42 |

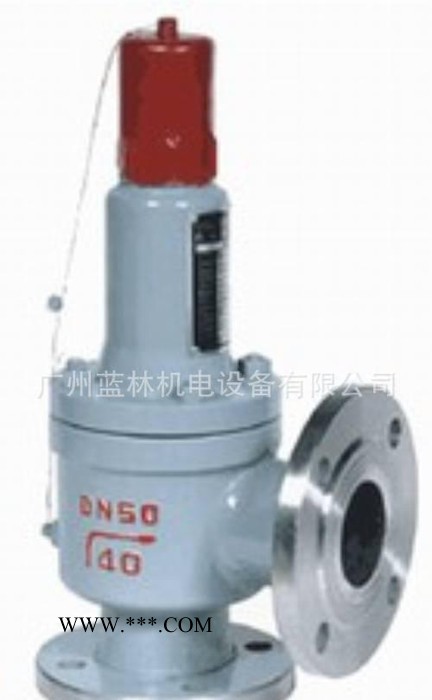

液化石油气安全阀产品简介：
AH42F、A42F液化石油气安全阀适用于工作温度在-40～80℃的液化石油气的液相出口管上，当进出口压差0.5MPa时液化石油气能自动回流入罐。
液化石油气安全阀主要材料：
| NO. | 零件名称 | AH42F-C A42F-C 材料 | | 1 | 阀座 | 2Cr13 | | 2 | 阀体 | WCB | | 3 | 调节圈 | 2Cr13 | | 4 | 反冲盘 | 2Cr13 | | 5 | 阀瓣 | 2Cr13+PTFE | | 6 | 导向套 | 2Cr13 | | 7 | 阀盖 | ZG230-450 | | 8 | 弹簧 | 50CrVA | | 9 | 阀杆 | 2Cr13 | | 10 | 调整螺杆 | 45 | | 11 | 阀帽 | ZG200-400 |
|
液化石油气安全阀连接尺寸：
| 型号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-ød | DN' | D1 | K1 | g2 | b1 | f' | Z1-ød1 | L | L1 | ≈H | AH42F-16C
A42F-16C | 20 | 15 | 105 | 75 | | 55 | 16 | 2 | | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 110 | 95 | 378 | | 25 | 16 | 115 | 85 | | 65 | 16 | 2 | | 4-14 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 110 | 95 | 378 | | 32 | 20 | 140 | 100 | | 78 | 18 | 2 | | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 115 | 100 | 378 | | 40 | 25 | 150 | 110 | | 85 | 18 | 3 | | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 120 | 110 | 406 | | 50 | 32 | 165 | 125 | | 100 | 20 | 3 | | 4-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 135 | 120 | 450 | | 65 | 40 | 185 | 145 | | 120 | 20 | 3 | | 4-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 140 | 520 | | 80 | 50 | 200 | 160 | | 135 | 20 | 3 | | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 135 | 525 | | 100 | 65 | 220 | 180 | | 155 | 22 | 3 | | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 195 | 175 | 690 | | 125 | 80 | 250 | 210 | | 185 | 22 | 3 | | 8-18 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 210 | 190 | 780 | | 150 | 100 | 285 | 240 | | 210 | 24 | 3 | | 8-23 | 175 | 310 | 270 | 240 | 26 | 3 | 8-23 | 255 | 230 | 838 | | 200 | 125 | 340 | 295 | | 265 | 26 | 3 | | 12-23 | 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 300 | 260 | 992 | | 250 | 150 | 405 | 355 | | 320 | 30 | 3 | | 12-26 | 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 350 | 320 | 1266 | | 300 | 220 | 460 | 410 | | 375 | 30 | 4 | | 12-26 | 400 | 580 | 525 | 485 | 36 | 4 | 16-30 | 370 | 350 | 1283 | | 350 | 250 | 520 | 470 | | 435 | 34 | 4 | | 16-26 | 500 | 715 | 650 | 608 | 44 | 4 | 20-34 | 500 | 450 | 1520 | | 400 | 280 | 580 | 525 | | 485 | 36 | 4 | | 16-30 | 500 | 715 | 650 | 608 | 44 | 4 | 20-34 | 500 | 450 | 1530 |
|
