| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB |
| 连接形式 | 法兰 |
| 公称通径 | 15-500（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 15-500mm |
| 品牌 | 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪 |
| 型号 | HAA-16C、HAA-25C、HAA-40C、HAA-64C、HAA-100C、ZMQ-16P、H |

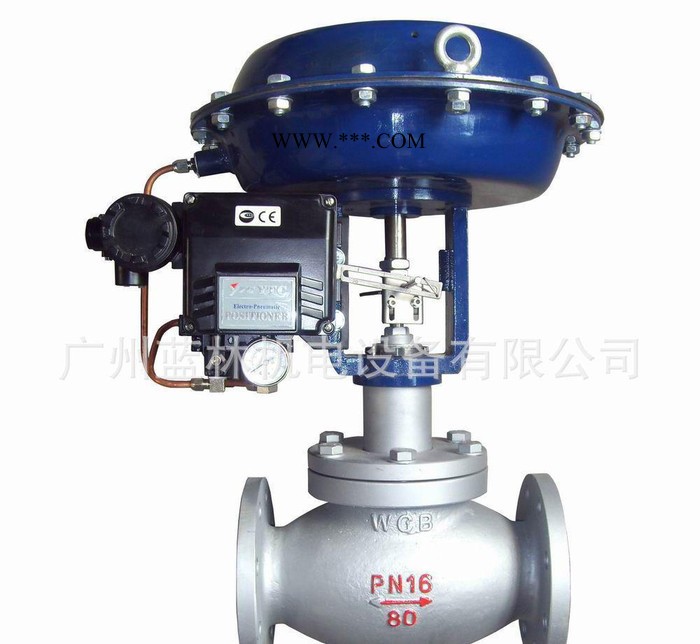

一、HAA气动角式调节阀概述
气动角式调节阀是属于CV3000调节阀系列产品之一。气动单座角式调节阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广，流量特性精度高。配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
气动角式调节阀的泄漏量符合ANSI B16.104标准。符合GB/T4213-92标准。
同类CV3000系列角型调节阀还有HAV文丘里角型调节阀，用户可根据现场工况需要选择。
二、HAA气动角式调节阀阀体| 形 式 | 角型单座铸造球型阀 | |
| 公称通径 | 40、50、65、80、100、150、200mm | |
| 公称压力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
| 连接型式 | 法兰连接密封面型式 | FF、RF、RJ、LG、MFM |
| 法兰标准 | JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa）、ANSI B16.5-1981、HG20594-97、HG20618-97等 | |
| 焊接连接 | 嵌接焊SW（40~50mm）对接焊BW（65~200mm） | |
| 材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）钛等 | |
| 上阀盖 | 常温型（P） | 0~+230℃ |
| 伸长I型（EI） | -45~-17 +230~+566℃ | |
| 伸长II型（EII） | -100~-45℃ | |
| 伸长III型（EIII） | -196~-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
| 阀芯型式 | 单座套筒式柱塞型阀芯 | ||
| 流量特性 | 高容量流量特 | 金属阀座 | 等百分比特性（%V）和线性特性（LV） |
| 软阀座 | 等百分比特性（%T）和线性特性（LT） | ||
| 高精度流量特性 | 金属阀座 | 等百分比特性（%VF）和线性特性（LVF） | |
| 软阀座 | 等百分比特性（%TF）和线性特性（LTF） | ||
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L、不锈钢堆焊司太莱合金等） | ||
| 型 式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
| 膜片材料 | 乙丙橡胶夹尼龙布、丁jing橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa（HA型），190~350、190~400KPa（VA6型） |
| 供气压力 | 140~400KPa（HA型）、400~500KPa（VA6型）、300~500KPa（VP型） |
| 气源接口 | RC1/4"（HA、VA6型、RC3/8"（VP型） |
| 环境温度 | -30~+70℃ |
附件：定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用方式：用正作用或反作用执行机构实现阀的气-关式或气-开式
五、HAA气动角式调节阀性能 泄 漏 量 金属阀座：小于阀额定容量的0.5%，符合ANSI B16.104-1976Ⅱ级软 阀 座 小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
