| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB |
| 连接形式 | 法兰 |
| 公称通径 | 15-500（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 15-500mm |
| 品牌 | 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪 |
| 型号 | HAC-16C、HAC-25C、HAC-40C、HAC-64C、HAC-100C、HAC-16P、H |

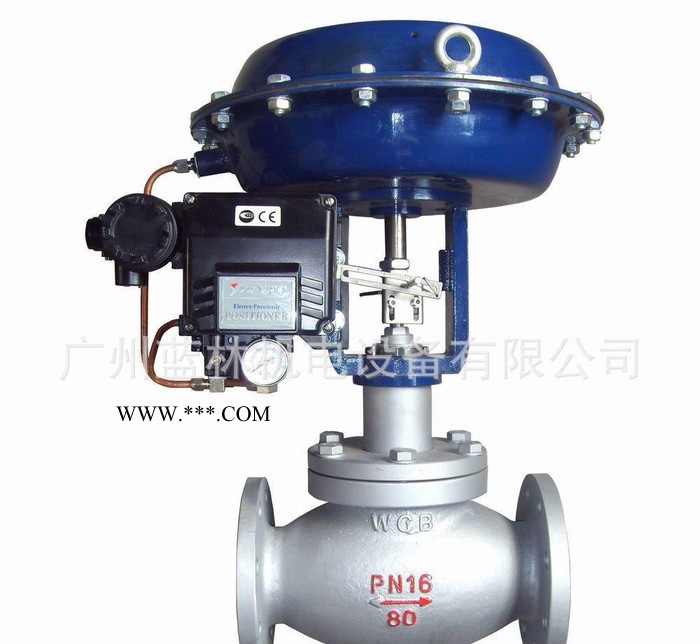

一、HAC笼式角型调节阀概述
HAC 笼式角型调节阀简称HAC调节阀,是CV3000调节阀系列产品之一。
HAC笼式角型调节阀控制各种高温,低温的高压流体,是一种压力平衡式的调节阀。阀结构紧凑,设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广。
笼式角型调节阀流量特性精度高。动态稳定性好,噪音低,空化腐蚀小。配用多弹簧薄膜和气缸执行机构,其结构紧凑,输出力大。泄漏量符合ANSI B16.104标准。
产品符合GB/T4213-92标准。
二、HAC笼式角型调节阀阀体型 式：角型双座铸造球型阀公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4Mpa
连接型式：法兰密封面型式 FF、RF、RJ、LG、MFM
法兰标准：JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa）、ANSIB16.5-1981、HG20594-97、HG20618-97等
焊接连接：嵌接焊SW（40~50mm） 对接焊BW（65~200mm）
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）LF4、钛等上 阀 盖：常温型（P）：-17～+230℃ 伸长I型（E I）：-45～17℃ +230～＋566℃ 伸长Π型（EΠ）:-100～-45℃ 伸长Ш型（EШ）:-196～-100℃注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料三、HAC笼式角型调节阀阀内组件
阀芯型式：压力平衡式阀芯
流量特性：高容量流量特性--金属密封--等百分比特性（%V）和线性特性（LC）
流量特性：高容量流量特性--软 密 封--等百分比特性（%T）和线性特性（LT）
流量特性：高精度流量特性--金属密封--等百分比特性（%VF）和线性特性（LVF）
流量特性：高精度流量特性--软密 封--等百分比特性（%TF）和线性特性（LTF）
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
膜片材料：乙丙橡胶夹尼龙布、ding腈橡胶夹尼龙布
弹簧范围：20~100、80~240KPa（HA型），190~350、190~400KPa（VA6型）
供气压力：140~400KPa（HA型）、400~500KPa（VA6型）、300~500KPa（VP型）
气源接口：RC1/4"（HA、VA6型、RC3/8"（VP型）
环境温度：-30~+70℃
可调范围：50:1作用方式：用正作用或反作用执行机构实现阀的气-关式或气-开。附 件：定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等五、HAC笼式角型调节阀性能
| 泄漏量 | 金属阀座：小于阀额定容量的0.5%，符合ANSI B16.104-1976Π级 |
| 软阀座：小于阀额定容量的10-7，符合ANSI B16.104-1976VI级 | |
| 回 差 | 带定位器：小于全行程的1% |
| 不带定位器：小天全行程的3% | |
| 基本误差 | 带定位器：小于全行程的±1% |
| 不带定位器：小于全行程的±5% |
注：采用标准的V型聚四氟乙烯填料 和行程
