| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN50（mm） |
| 密封形式 | 硬密封型 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 形态 | 柱塞式 |
| 零部件及配件 | 执行器,阀体,球体 |
| 类型(通道位置) | 直通 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 规格 | DN50~DN1200` |
| 压力环境 | 常压 |
| 品牌 | 上海金盾阀门 |
| 型号 | ZJ(M)HW |

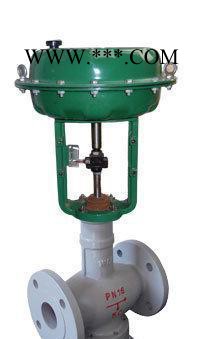

技术参数及性能：
阀体部分
阀体型式：直通锻造阀体
公称通径：DN5、8、10、15、20、25mm
公称压力：PN 1.6、4.0、10、160 200 320 Mpa
CLASS 150、300、600、900 1500 Lb
连接方式：螺纹：NPT、PT
焊接：SW、BW
法兰距：符合IEC 534
阀盖形式：阀体一体型
填料：V型聚四氟乙烯、柔性石墨填料等
密封垫：金属夹石墨密封垫、聚四氟乙烯垫
执行机构：气动：多弹簧执行机构
电动：3810L系列、PSL系列
阀内部件
阀芯型式：单座柱塞、柱塞加笼式
流量特性：等百分比、线性
内件材质：标准材质组合及使用温度、压力范围请参阅附录
表1．可提供的用户选择
阀体 | 型式 | 直通 | 阀盖 | 阀体一体型 |
材质 | 20#、F、F304、F316等 | |||
阀芯 | 特性 | 直线、等百分比 | 填料 | “V”型PTFE、柔性石墨 |
材质 | 304、304+STL、316、316+STL | |||
执行器 | 气动:见表5 | |||
电动:见表5 | ||||
定位器 | 电气阀门定位器、智能型数字定位器 | |||
附件 | 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 | |||
材料及内部结构 表2．本体材质为碳钢
表3．本体材质为不锈钢
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：
1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。
3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。
控制阀流量特性
等百分比特性阀瓣直线特性阀瓣 |
表4．控制阀尺寸与行程.额定Cv值
阀门尺寸 inch （mm） | 额定行程 （mm） | 额定Cv值 | |||||||||
阀门开度%行程 | |||||||||||
等百分比特性 | 直线特性 | ||||||||||
10% | 30% | 50% | 70% | 100% | 10% | 30% | 50% | 70% | 100% | ||
1/5（5） | 10 | 0.04 | 0.11 | 0.24 | 0.62 | 0.8 | 0.09 | 0.27 | 0.35 | 0.64 | 0.9 |
1/4 （8） | 16 | 0.09 | 0.17 | 0.34 | 0.95 | 1.6 | 0.27 | 0.68 | 1.09 | 1.49 | 1.8 |
3/8（10） | 0.14 | 0.27 | 0.53 | 1.48 | 2.5 | 0.42 | 1.06 | 1.69 | 2.32 | 2.8 | |
1/2 （15） | 0.22 | 0.43 | 0.85 | 2.37 | 4 | 0.67 | 1.66 | 2.65 | 3.65 | 4.4 | |
3/4 （20） | 0.34 | 0.68 | 1.35 | 3.74 | 6.3 | 1.05 | 2.60 | 4.16 | 5.72 | 6.9 | |
表5-控制阀外形尺寸
| ||||||||||
阀门尺寸 | L mm | B mm | 气动 |
|
|
|
| |||
inch | mm | H1 mm | H2 mm | A mm |
|
|
|
| ||
1/5 | 5 | 75 | 26 | 21 | 209 | 200 |
|
|
|
|
1/4 | 8 | 75 | 26 | 21 | 209 | 200 |
|
|
|
|
3/8 | 10 | 95 | 32 | 25 | 215 | 200 |
|
|
|
|
1/2 | 15 | 120 | 38 | 30 | 235 | 200 |
|
|
|
|
3/4 | 20 | 120 | 42 | 32 | 240 | 200 |
|
|
|
|
※由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系技术部门，以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。 | ||||||||||
