| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB |
| 公称通径 | 15-200（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 连接形式 | 法兰 |
| 驱动方式 | 电子 |
| 零部件及配件 | 执行器 |
| 类型(通道位置) | 直角式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 15-200mm |
| 品牌 | 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪 |
| 型号 | ZAZS-16C、ZAZS-25C、ZAZS-40C、ZAZS-64C、ZAZS-100C、ZAZS |
一、ZAZS电动角型调节阀概述

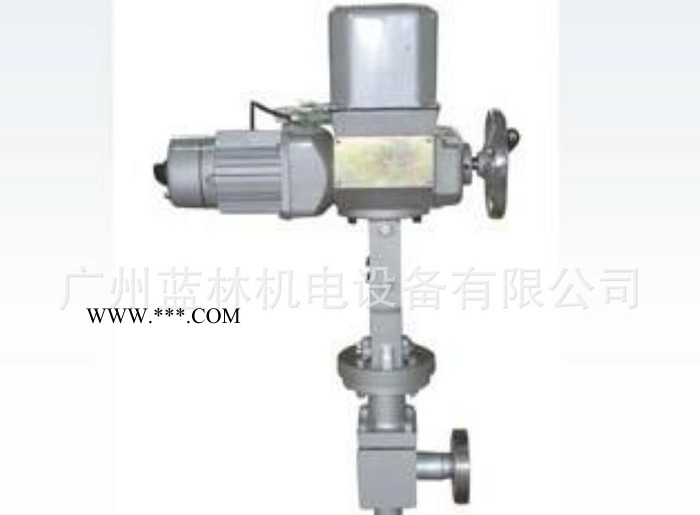

ZAZS电动高压角型调节阀由DDZ型直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。二、ZAZS电动角型调节阀执行机构
型 式：电动执行机构（如DKZ型执行机构）电 源：220V或380V输入信号：4-20mA或0-10V·DC输出信号：4-20mA·DC作用型式：电关式（B）或电开式（K）三、ZAZS电动角型调节阀阀体
型 式：角型单座铸造球型阀公称通径：20、32、40、50、65、80、100、125、150、200mm公称压力：PN1.6、4.0、6.4MPa法兰标准：JB/T79.1-94～79.2-94等材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃压盖型式：螺栓压紧式填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料四、ZAZS电动角型调节阀阀内组件
阀芯型式：单座柱塞型阀芯流量特性：等百分比特性和线性特性材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等五、ZAZS电动角型调节阀技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 阀座直径DN（mm） | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 流量特性 | 直线；等百分比 | |||||||||||||
| 公称压力PN（MPa） | 6.4 | |||||||||||||
| 连接型式 | 法兰连接：PN6.4按JB79-59标准 | |||||||||||||
| 配用执行机构型号 | ZAZ-25 / DKZ-310 | DKZ-310 | DKZ-410 | DKZ-510 | ||||||||||
| 出轴推力（N） | 250 / 4000 | 4000 | 6400 | 16000 | ||||||||||
| 行程L（mm） | 16 | 25 | 40 | 60 | ||||||||||
| 全行程时间（s） | 20 / 8 | 12.5 | 20 | 32 | 37 | |||||||||
| 作用方式 | 电开式（K）常用；电关式（B） | |||||||||||||
| 供电电源 | 220V；50-60Hz | |||||||||||||
| 输入信号 | -10mA 4-20mA DC | |||||||||||||
| 固有可调比R | 30：1 | |||||||||||||
六、ZAZS电动角型调节阀技术性能指标
| 项目 | 技术性能指标 |
| 基本误差% | ≤±5 |
| 回差% | ≤3 |
| 死区% | ≤5 |
| 泄漏量 | 0.01 % × 阀额定容量 |
| 额定流量系数误差% | ≤±10；当Kv≤6.3时，为≤±15 |
