| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN50（mm） |
| 适用介质 | 水,蒸汽 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 零部件及配件 | 阀体 |
| 形态 | 柱塞式 |
| 类型(通道位置) | 直通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | DN65 |
| 品牌 | 上海金盾 |
| 型号 | V230D02 |

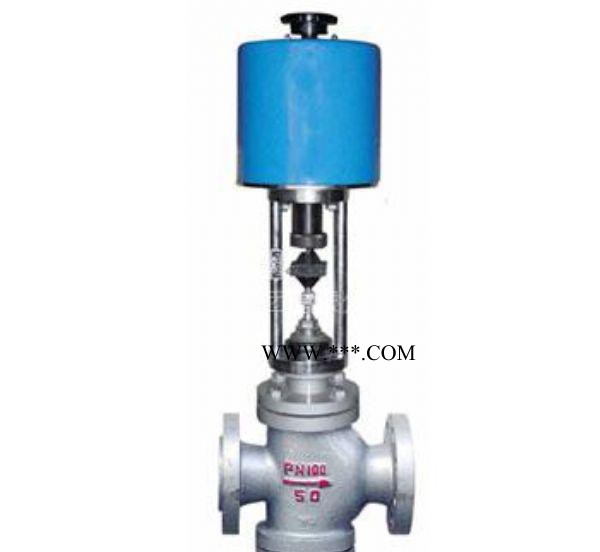

■自力式压力调节阀概述
V230D02/V231D02自力式压力调节阀（阀前压力控制），由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀后压力控制，当阀前压力升高时，控制阀开启。主要特点如下：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、通过组合件，可以进行多项组合控制
■自力式压力调节阀阀体
公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200、 250mm
公称压力：PN1.6、4.0MPa
法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150～250）
■自力式压力调节阀执行器
| 有效面积(cm2) | 32※ | 80 | 250 | 630 |
| 压力设定范围(MPa) | 1.0～1.6 | 0.1～0.5 | 0.015～0.12 | 0.005～0.035 |
| 0.3～1.1 | 0.05～0.25 | 0.01～0.06 | ||
| 保证压力阀正常工作的**小压差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 上下膜室之间**大压差(MPa) | 2 | 1.25 | 0.4 | 0.15 |
| 材 料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4〞 | |||
