| 标准 | 美标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN1000 |
| 规格 | DN50 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电磁 |
| 适用介质 | 水,空气,液化气,氢气,氧气,氮气,氨气,弱酸碱介质,各种高腐蚀化学介质,油品,蒸汽 |
| 用途 | 调节 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 美国欧可OKE |
| 型号 | OKE |
| 加工定制 | 是 |

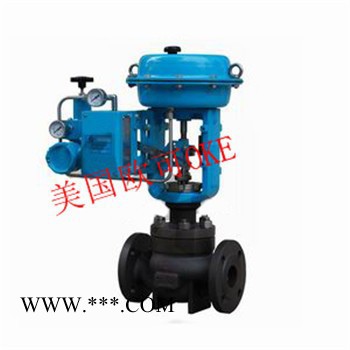

进口气动薄膜单座调节阀【进口薄膜切断调节阀】美国原装进口薄膜单座调节阀
联系人：陈功 电话：0755-61597812 传真：0755-61597813手机：13717121979
QQ:2509982096 邮箱：13717121979@126.com
美国欧可OKE气动薄膜电站调节阀技术参数:
美国欧可OKE进口气动薄膜单座调节阀可广泛用于控制各种不同压力和温度的流体，阀体结构紧凑，流体通道呈S流线型，具有压降损失小流通量大，可调范围广，流量特性精度高等特点。
阀芯导向部份的导向面积大，具有抗振性能强的特点，阀座关闭性能强的特点，调节阀配用多弹簧式薄膜执行机构，结构紧凑输出力大，主要适用于阀前、阀后压差不高、泄漏等级要求较高的场合。广泛应用于电力、冶金、化工、石油、印染、轻纺、制药、造纸等工业部门的生产自动化控制。
阀 体
形 式：直通型球形调节阀
阀门通径：32、40、50、65、80、100、150、200mm
公称压力：PN1.6、2.5、4.0、6.4、10.0
ANSI Class 125、150、300、600
JIS 10K、16K、20K、30K、40K
连接形式：法兰式 FF、RF、RJ和LG
标准按：ANSI BI6.5、JIS B2201 ，
JB/T79.1 PN1.6Mpa，JB/T79.2凹凸面
焊接型 承插焊SW(20～25)
螺纹连接（Rc1/2″～1″）
材 料：WCB WC6 CF8 CF8M CF3 CF3M
(特种材质要求可以定做)
上 阀 盖：常温型（P）： -17℃～＋230℃
伸长Ⅰ型（E1）： -45℃～－17℃ +230℃～＋566℃
伸长Ⅱ型（E2）： -100℃～－45℃
伸长Ⅲ型（E3）： -196℃～－100℃
注:工作温度不准超过各种材料的允许范围
压盖形式：螺栓压紧式
填 料：不用润滑油的填料为：V形PTFE填料
用润滑油的填料为：石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：高容量流量特性,参考图1
硬密封：等百分比特性（%）和线性特性（L）
软密封：等百分比特性（%）和线性特征（L）
高精度流量特性，参考图2
硬密封：等百分比特性（%）和线性特性（L）
软密封：等百分比特性（%）和线性特征（L）
工作范围：软阀座的工作温度和压差参考图3
司太莱堆焊的工作温度和压差参考图4
材 料：1Cr18Ni9 Ocr17Ni12Mo2 司太莱合金堆焊9Cr18MoV 17-4PH SUS440C
执 行 机 构
型 式：弹簧式薄膜执行机构（SQ型）
作 用：气开式、气闭式
膜片材料：乙丙橡胶夹尼龙
弹簧量程：20～98kPa 80～240kPa
供气压力：120～390kPa
注）允许压差根据弹簧量程与供气压力条件不同有差异
气源接口：Rc1/4或1/4NPT
环境温度;-30℃～＋70℃
附 件 （根据要求配置）
定位器：HKC定位器（标配）
