| 标准 | 美标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN20-DN1000 |
| 规格 | DN25 |
| 连接形式 | 外螺纹 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 水,空气,液化气,氢气,氧气,氮气,氨气,弱酸碱介质,各种高腐蚀化学介质,油品,蒸汽 |
| 用途 | 调节 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 美国欧可OKE |
| 型号 | OKE |
| 加工定制 | 是 |

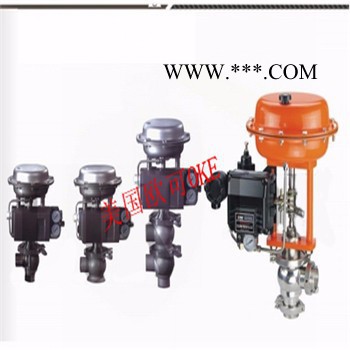

进口气动卫生级调节阀【进口不锈钢卫生级调节阀】
联系人：陈功 电话：0755-61597812 传真：0755-61597813手机：13717121979
QQ:2509982096 邮箱：13717121979@126.com
美国欧可OKE气动卫生级调节阀技术参数:
美国欧可（OKE）进口气动卫生级调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合DIN标准。阀门泄漏量符合ANSIB16.104标准，调节阀配用不同的多弹簧执行机构，输出力大。
特性和优点
角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。
技术参数
阀体型式 ：角型铸造球体式（标准型） 三通、直通
公称通径：Dn15、25、40、50、65、80、100mm
公称压力：PN1.0MPa
连接型式 ：卡箍式、螺纹式、法兰式（如无合同约定，将按卡箍式连接供货）
材 料：不锈钢304SS、316SS、316LSS
填 料：三元乙丙橡胶,聚四氟乙烯
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比（E%）；直线（L）
材 料：不锈钢304SS、316SS、316LSS
执行机构型式：多弹簧式膜片执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：1.5～3kg/cm2（0.15～0.3MPa）
气源接口：M16×1.5
环境温度：-30～+70℃
阀体型式：气开式或气关式
附件：阀门定位器、手轮机构、空气过滤减压阀、行程开关、阀位传送器等。
性能
泄漏量：小于额定Kv的0.01%
回差：带定位器：小于全行程的1%；不带定位器：小于全行程的3%
基本误差：带定位器：小于全行程的±1%；不带定位器：小于全行程的±5%
可调范围：50：1
Kv值和许用压差
公称通径 | 15 | 25 |
| 40 | 50 | 65 | 80 | ||||
KV值 |
| 6.3 | 11 | 16 | 25 | 28 | 44 | 45 | 63 | 63 | 100 |
许用压差MPa | 1.0 | 0.6 | 0.4 | ||||||||

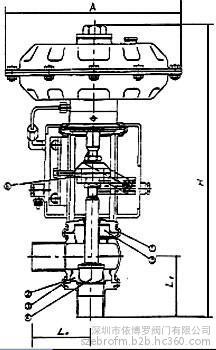

外形尺寸
公称通径mm | 25 | 40 | 50 | 65 | 80 |
|
L0 | 100 | 105 | 105 | 155 | 155 | |
L1 | 100 | 125 | 125 | 175 | 175 | |
A | φ285 | φ285 | φ285 | φ285 | φ285 | |
L | 90 | 90 | 90 | 95 | 95 | |
H | 470 | 480 | 480 | 510 | 510 |
